交流电源知识-基于一种交流电源的LED照明电路设计

交流电源

交流电(dian)源是(shi)(shi)现代(dai)词(ci)，是(shi)(shi)一个专有名词(ci)，指的是(shi)(shi)插头(tou)与插座(zuo)指用来接上(shang)用来将市电(dian)提(ti)供的交流电(dian)，使(shi)家用电(dian)器(qi)与可(ke)携式小型设备(bei)通电(dian)可(ke)使(shi)用的装(zhuang)置(zhi)。

基于一种交流电源的LED照明电路设计

当前全球能(neng)源短(duan)缺 的忧虑(lv)再度升高的背(bei)景(jing)下(xia)，节约能(neng)源是我们未来(lai)面临(lin)的重(zhong)要的问题，在照明领(ling)域(yu)，led发光 产品的应用正吸引着世人(ren)的目光，LED 作为一(yi)种新(xin)型的绿(lv)色(se)光源产品，必(bi)然是未来(lai)发展的趋势，二十一(yi)世纪将进入以(yi)LED为代表的新(xin)型照明光源时(shi)代。

在(zai)电(dian)(dian)源电(dian)(dian)路(lu)(lu) 的初(chu)级端电(dian)(dian)路(lu)(lu)上，解(jie)决(jue)瞬时浪(lang)涌电(dian)(dian)流 的典型方法是(shi)金(jin)属氧(yang)化 物可变电(dian)(dian)阻 （MOV）。这些器件会(hui)将输入浪(lang)涌电(dian)(dian)流钳(qian)位在(zai)一(yi)个电(dian)(dian)平上，该电(dian)(dian)平使电(dian)(dian)源元件能够(gou)不受到(dao)影(ying)响并(bing)正(zheng)常工作。选择MOV的主(zhu)要(yao)标准包括工作电(dian)(dian)压、能量处理性(xing)能和(he)峰值脉冲电(dian)(dian)流性(xing)能。

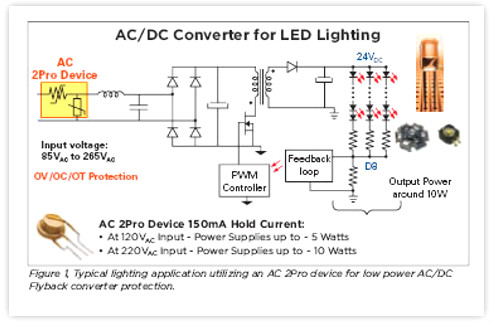

MOV的(de)工作电压(ya)(ya)是(shi)MOV能(neng)正常工作不(bu)会击穿 （变为导电的(de)）的(de)电压(ya)(ya)电平。该电压(ya)(ya)通常是(shi)首先(xian)要(yao)决定的(de)参数(shu)，而且(qie)很简单(dan)。要(yao)指定工作电压(ya)(ya)，设(she)备的(de)线电压(ya)(ya)则(ze)要(yao)增(zeng)加20%，以允许(xu)电源系(xi)统的(de)电压(ya)(ya)增(zeng)长(zhang)。这样(yang)做的(de)目的(de)是(shi)保证(zheng)MOV对系(xi)统中的(de)瞬时(shi)事(shi)件做出(chu)(chu)反应(ying)，而不(bu)对临(lin)时(shi)状(zhuang)况做出(chu)(chu)反应(ying)。如图1所示。

集成器件有助于减少元件数量

在(zai)正常(chang)的(de)运行条件(jian)下(xia)，施加在(zai)MOV上的(de)交(jiao)流(liu)线路电(dian)压(ya)将不会超过该器件(jian)的(de)最(zui)大(da)交(jiao)流(liu)方均(jun)根电(dian)压(ya)（VAC RMS）额(e)定值(zhi)，而(er)且假设(she)只(zhi)要瞬态(tai)(tai)能(neng)量不超过MOV的(de)最(zui)高额(e)定值(zhi)，短时间瞬态(tai)(tai)事件(jian)就可以被(bei)钳位(wei)在(zai)一个合适的(de)电(dian)压(ya)水平(ping)。但是，持续异常(chang)的(de)过电(dian)压(ya)/有限电(dian)流(liu)条件(jian)（如(ru)中性(xing)丢(diu)失）可能(neng)导致MOV进入热失控状态(tai)(tai)。

通常通过(guo)(guo)与MOV串(chuan)联(lian)放置一(yi)个(ge)热切断（TCO）器件来保护MOV免受(shou)过(guo)(guo)热损(sun)(sun)坏。典型(xing)的(de)线(xian)路电(dian)压瞬态保护方案也(ye)可(ke)集成一(yi)个(ge)过(guo)(guo)流(liu)保护元件（如保险丝 ），来保护系(xi)统免受(shou)由超过(guo)(guo)预(yu)定水(shui)平的(de)过(guo)(guo)流(liu)过(guo)(guo)载(zai)所造成的(de)损(sun)(sun)坏。

过流条件和热失控

交流2Pro.器件将(jiang)一(yi)(yi)(yi)个(ge)高分子聚合物正温度系数（PPTC ）元(yuan)件和(he)一(yi)(yi)(yi)个(ge)MOV元(yuan)件集(ji)成在一(yi)(yi)(yi)个(ge)热保护(hu)器件里，以便在过流或过压情况下提供可(ke)复位功能。这种集(ji)成器件的方法(fa)可(ke)帮(bang)助制(zhi)造(zao) 商满足IEC61000-4-5和(he)IEC60950等行业要求。

未(wei)受(shou)保(bao)护的(de)标准MOV元件通常被限制在(zai)275VAC RMS，以针对通用(yong)的(de)输(shu)入电(dian)压(ya)范围(wei)。在(zai)中性损(sun)失的(de)条件下，它(ta)们(men)可能会因过热而产生负面结果，即使(shi)在(zai)电(dian)路的(de)上游已使(shi)用(yong)了保(bao)险丝或电(dian)源电(dian)阻。

AC 2Pro器件(jian)中的PPTC元件(jian)有助(zhu)于(yu)(yu)防止热(re)失(shi)控，保持变阻器表面温(wen)度低于(yu)(yu)150°C和防止器件(jian)达到(dao)由过压瞬变所造成的不安(an)全温(wen)度。

工作原理

虽然施加到一(yi)个(ge)MOV上的(de)交流线路电压(ya)通常不会(hui)超(chao)过(guo)该器件的(de)最大(da)持(chi)续工作电压(ya)额(e)定(ding)值，但是有可(ke)能发生超(chao)出这些限制(zhi)的(de)过(guo)压(ya)瞬变(bian)。2Pro器件将(jiang)PPTC技(ji)术与MOV集成在(zai)一(yi)起，当MOV长期处于持(chi)续过(guo)压(ya)情(qing)况下(xia)时，可(ke)提升过(guo)流和热保护(hu)能力。

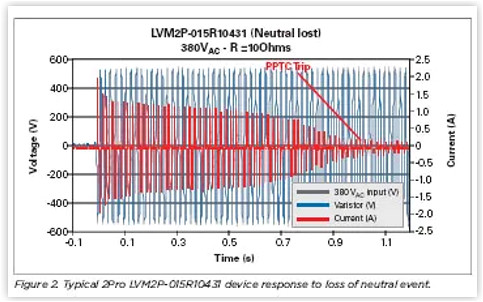

在过压(ya)瞬变的(de)情况下，如图2所示的(de)中性损失事件，2Pro器件中的(de)PPTC元件就会发热、跳脱并进入一种高阻抗 状态，从而(er)帮助降低MOV器件失效(xiao)的(de)风(feng)险。
