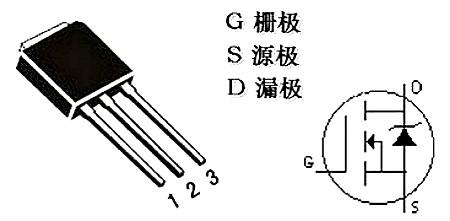

MOS管三个引脚实物图

mos管三个引脚怎么区分管脚测定方法

栅极G的测定(ding)：用万用表R&TImes;100档，测任意(yi)两脚(jiao)之间正反(fan)向电(dian)阻，若其(qi)中某次测得电(dian)阻为数百Ω），该两脚(jiao)是D、S，第三脚(jiao)为G。

漏极D、源极S及类(lei)型判定(ding)：用万用表(biao)R&TImes;10kΩ档测D、S问正反向(xiang)电阻，正向(xiang)电阻约0.2&TImes;10kΩ，反向(xiang)电阻（5一∞）X100kΩ。在测反向(xiang)电阻时，红表(biao)笔不动(dong)，黑(hei)表(biao)笔脱离(li)引脚(jiao)后，与G碰一下(xia)，然后回去再接原引脚(jiao)，出现两种(zhong)情况(kuang)：

a．若读数由原来较大值变为(wei)(wei)0（0×10kΩ），则红表笔(bi)所接为(wei)(wei)S，黑表笔(bi)为(wei)(wei)D。用黑表笔(bi)接触G有效，使MOS管D、S间正反向电阻值均为(wei)(wei)0Ω，还可证明该管为(wei)(wei)N沟道。

b．若读(du)数(shu)仍为较大值，黑表笔(bi)(bi)不动，改用红表笔(bi)(bi)接触G，碰(peng)一(yi)下之(zhi)后立即回到原脚，此(ci)时若读(du)数(shu)为0Ω，则黑表笔(bi)(bi)接的是S极、红表笔(bi)(bi)为D极，用红表笔(bi)(bi)接触G极有(you)效，该(gai)MOS管为P沟道。

G极(ji)，不用说比(bi)较(jiao)好认。

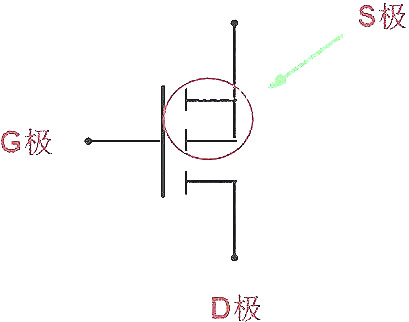

S极，不论是(shi)p沟道还是(shi)N沟道，两根线(xian)相交的就(jiu)是(shi)；

D极，不论是p沟道还是N沟道，是单独引线的那边。

判定栅极(ji)(ji)G：将万用(yong)表拨至R&TImes;1k档，用(yong)万用(yong)表的负极(ji)(ji)任意接一电(dian)极(ji)(ji)，另一只表笔(bi)(bi)依次(ci)(ci)去接触其(qi)余的两个极(ji)(ji)，测(ce)其(qi)电(dian)阻(zu)(zu)。若两次(ci)(ci)测(ce)得(de)的电(dian)阻(zu)(zu)值近似(si)相等(deng)，则负表笔(bi)(bi)所接触的为(wei)栅极(ji)(ji)，另外(wai)两电(dian)极(ji)(ji)为(wei)漏极(ji)(ji)和源(yuan)极(ji)(ji)。漏极(ji)(ji)和源(yuan)极(ji)(ji)互(hu)换，若两次(ci)(ci)测(ce)出的电(dian)阻(zu)(zu)都很大，则为(wei)N沟(gou)道；若两次(ci)(ci)测(ce)得(de)的阻(zu)(zu)值都很小，则为(wei)P沟(gou)道。

判定源极(ji)S、漏极(ji)D：在(zai)源-漏之间(jian)有一(yi)(yi)个(ge)PN结(jie)，因此(ci)根(gen)据(ju)PN结(jie)正(zheng)(zheng)、反向电阻存在(zai)差异，可识(shi)别S极(ji)与(yu)D极(ji)。用交换表笔(bi)(bi)法测两次(ci)电阻，其中电阻值较低（一(yi)(yi)般为几(ji)千(qian)欧至十(shi)几(ji)千(qian)欧）的(de)一(yi)(yi)次(ci)为正(zheng)(zheng)向电阻，此(ci)时黑表笔(bi)(bi)的(de)是S极(ji)，红表笔(bi)(bi)接D极(ji)。

MOS管如何快速判(pan)断与好(hao)坏及引(yin)脚性能(neng)

1、用10K档(dang)，内(nei)有(you)15伏电池。可提供导通电压。

2、因为栅极(ji)等效于电容，与任何脚不通，不论N管或P管都(dou)很容易找(zhao)出栅极(ji)来，否则是坏(huai)管。

3、利用表笔(bi)对栅源间正(zheng)向或反向充电(dian)，可使(shi)漏源通(tong)或断，且由于(yu)栅极上电(dian)荷能保持，上述两步(bu)可分先后(hou)，不必同步(bu)，方便。但要(yao)放电(dian)时(shi)需(xu)短路(lu)管(guan)脚或反充。

4、大(da)都(dou)源漏间有反并二极(ji)管(guan)，应注意，及帮(bang)助判(pan)断。

5、大都(dou)封庄(zhuang)为字面对自已时(shi)，左栅中漏右源(yuan)。以(yi)上前三(san)点必需(xu)掌(zhang)握，后两点灵活运用，很快就能判管(guan)脚，分好坏。

如(ru)果对新拿到的(de)(de)不明MOS管，可以通过测定(ding)来判断脚极(ji)，只有准确判定(ding)脚的(de)(de)排列(lie)，才能正(zheng)确使用。
