什么是(shi)正弦波(bo)逆变器(qi)-正弦波(bo)逆变器(qi)电路图(tu)工(gong)作(zuo)原理解析 KIA MOS管
信息来源(yuan)：本站(zhan) 日期：2018-05-07
总括的说，这(zhei)是一款(kuan) 24V 逆变器(qi)，这(zhei)款(kuan)逆变器(qi)由(you)三个(ge)部分(fen)组成：
1. 前级驱动板
主(zhu)要由三个(ge)小(xiao)部(bu)分组成(cheng)，即：辅助电源部(bu)分、PWM 驱动、保护部(bu)分；
2. 后级驱动板
主要由三个部分组(zu)成，即：SPWM 信号的产生(sheng)（单(dan)片(pian)机完成）部分、硬件(jian) RC 死区时间设置部分、IR2110 的驱动部分；
3. 功率主板
主要由四个(ge)部分组成(cheng)，即(ji)：前级(ji)升压及(ji)整流滤波
后(hou)级 H 全桥正(zheng)弦变换部(bu)分(fen)、稳压(ya)反(fan)馈部(bu)分(fen)、LC 滤波(bo)部(bu)分(fen)

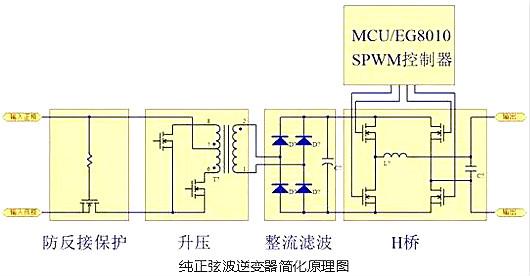

防反接保护：输入正负极接反后保护电路不工作，防止炸机
升压：将输入低压直流电压（通常12V/24V）升压至三百多伏，因为输入电路比较大，通常使用推挽架构；升压输出必须大于正弦波峰值电压，例如输出正弦波电压220V，则升压输出必须大于220*1.414=311.08，一般需要在重载下稳定运行时，需要留有一定的余量，在220V交流输出时，建议输出升压为330V-450V
整流滤波：将升压后的电压整流滤波成平滑的直流电
SPWM控制器：输出4路共地的正弦脉宽调制信号，再由IR2110配合自举电路提供给H桥驱动4颗MOS
H桥：配合LC滤波器件将310V直流转换为近视正弦波
