24V开关电(dian)(dian)源(yuan)电(dian)(dian)路图 24V电(dian)(dian)源(yuan)电(dian)(dian)路设(she)计(ji)原理(li)图详解 KIA MOS管(guan)
信息(xi)来源(yuan)：本(ben)站 日期：2018-04-19
开关电(dian)源(yuan)是把交流电(dian)转换(huan)成电(dian)子、电(dian)气设备所需直(zhi)流电(dian)源(yuan)的(de)产(chan)品、具有(you)体积小(xiao)、重量轻、纹波小(xiao)、效率高(gao)、运行噪声小(xiao)、工作温升(sheng)低、性价(jia)比高(gao)的(de)特点，同时短路和过(guo)载保护(hu)及软起动功能有(you)效保护(hu)负载电(dian)路不(bu)易损(sun)坏(huai)，是传统变压(ya)器的(de)理想(xiang)替代产(chan)品。
开关电源广(guang)泛应用(yong)在广(guang)告灯箱、通(tong)讯器(qi)材、工控(kong)自(zi)动(dong)化、小功率直(zhi)流(liu)电机(ji)供电等(deng)需220V或(huo)110V交流(liu)电转换为直(zhi)流(liu)电的场所(suo)。分(fen)为单组(zu)、双组(zu)、三组(zu)、四(si)组(zu)四(si)种规(gui)格，功率范(fan)围从15W~500W，输出有-5V、5V、-12V、12V、-24V、24V、48V等(deng)常规(gui)电压。
24V开关(guan)电(dian)源(yuan)(yuan)，是(shi)高频逆(ni)变开关(guan)电(dian)源(yuan)(yuan)中的(de)一(yi)个种类。通过电(dian)路控制开关(guan)管进(jin)行高速的(de)道通与(yu)截止．将直流电(dian)转化为高频率的(de)交流电(dian)提供(gong)给变压器进(jin)行变压，从而产生所需要的(de)一(yi)组或(huo)多组电(dian)压！
1.交(jiao)流电(dian)源输入(ru)经整流滤波成(cheng)直流;
2.通过(guo)高频(pin)PWM（脉冲宽(kuan)度调(diao)制(zhi)）信号控制(zhi)开关(guan)管(guan)，将(jiang)那个直流加(jia)到开关(guan)变(bian)压器(qi)初级上;
3.开(kai)关(guan)变压器次级(ji)感应出高频电压，经整流滤波(bo)供给负载;
4.输出部(bu)分通过一定(ding)的(de)电(dian)路(lu)反馈给控(kong)制(zhi)电(dian)路(lu)，控(kong)制(zhi)PWM占空比(bi)，以达到(dao)稳定(ding)输出的(de)目的(de)。
24V开关电源电路图

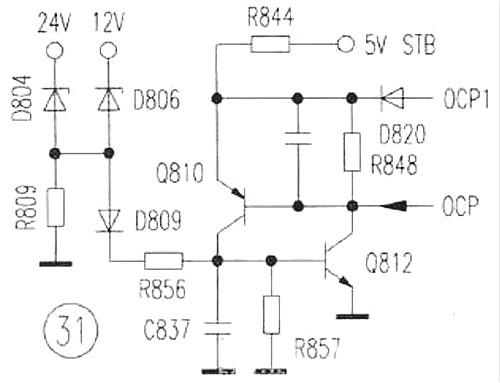

（一）

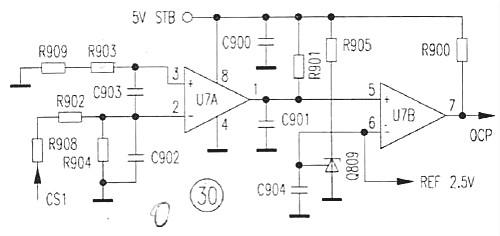

（二）
