三端稳(wen)压器结构:
L7805三端稳压(ya)器由(you)恒流源、放大电路(lu)、调整管(guan)三部(bu)分(fen)组成(cheng)。
L7805三端(duan)稳压器当输(shu)入(ru)电(dian)压变动时，输(shu)出电(dian)压保(bao)持不(bu)变。L7805三端(duan)稳压器的(de)1脚为(wei)输(shu)入(ru)端(duan)；2脚为(wei)公共端(duan)（接地负极端(duan)），3脚为(wei)输(shu)出端(duan)（输(shu)出VDD+5V直流(liu)电(dian)压）
常用的(de)三端稳压器，一(yi)般(ban)使(shi)(shi)用的(de)是TO-220封装，能(neng)提(ti)供(gong)DC5V的(de)输(shu)出电(dian)压，应用范围广，内(nei)含过(guo)流(liu)和过(guo)载保护电(dian)路。带散热片时能(neng)持续(xu)提(ti)供(gong)1A的(de)电(dian)流(liu)，如果使(shi)(shi)用外围器件，它还能(neng)提(ti)供(gong)不通(tong)的(de)电(dian)压和电(dian)流(liu)。
7805是常(chang)用(yong)的三(san)端稳(wen)压器(qi)件，顾(gu)名思义05就是输出电压为(wei)5v，还(hai)可(ke)以微(wei)调，7805输出波(bo)纹很小(xiao)。
(1) 集成三(san)端稳压(ya)(ya)器根(gen)据稳定电压(ya)(ya)的(de)正、负极性分为78×××，79×××系列。附图给(ji)出了正、负稳压(ya)(ya)的(de)典型电路(lu)。

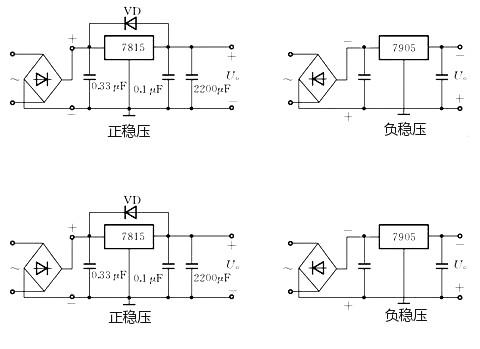

〈正(zheng)、负稳压(ya)7805电路〉

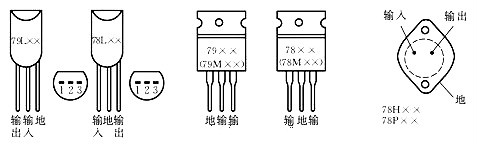

(2) 三端稳压器的(de)型号规格和管脚分布。
例如：78M05三(san)端稳(wen)(wen)压(ya)器可输出+5 V、0.5 A的稳(wen)(wen)定(ding)电(dian)压(ya);7912三(san)端稳(wen)(wen)压(ya)器可输出 12V、1A的稳(wen)(wen)定(ding)电(dian)压(ya)。

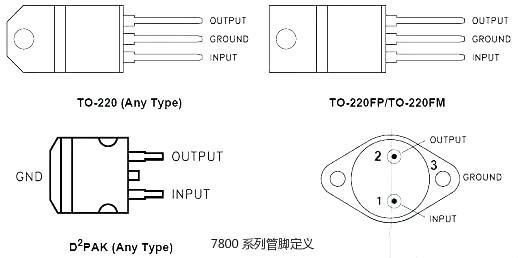

(3) 外形及管脚(jiao)分布，如附(fu)图(tu)1-25所示。
由7805，7905，7812组成的(de)(de)特殊的(de)(de)线性稳压(ya)电源
如图(tu)所示为一种(zhong)特(te)殊(shu)的电(dian)源电(dian)路。该电(dian)路虽(sui)然简单，但(dan)可以从两(liang)(liang)个相同(tong)的次级绕组中产生出三组直流电(dian)压(ya)：+5V、-5V和+12V。其(qi)特(te)点是：D2、D3跨接(jie)在E2、E3这两(liang)(liang)组交流电(dian)源之间，起(qi)着全波整流的作用。
