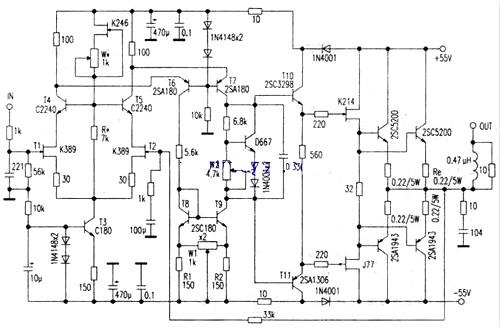

本电(dian)(dian)路力原理图(tu)(tu)如图(tu)(tu)所示，场(chang)效应(ying)管(guan)T1、T2组(zu)成(cheng)差(cha)分(fen)(fen)输(shu)入，并且分(fen)(fen)别和T4、T5构成(cheng)了沃尔曼电(dian)(dian)路，使本级具有(you)很(hen)好(hao)的(de)线(xian)性并能有(you)效地消弭(mi)“厄(e)雷效应(ying)”(晶(jing)体管(guan)Vce的(de)变(bian)(bian)化惹(re)起结电(dian)(dian)容的(de)变(bian)(bian)化)．输(shu)入管(guan)静态电(dian)(dian)流取为1．5mA以保证足够的(de)动态，T3为输(shu)入级恒流源(yuan)。

电(dian)压放(fang)大(da)(da)级(ji)(T6、T7)采用(yong)了共(gong)基(ji)极(ji)电(dian)路(lu)，这种电(dian)路(lu)多用(yong)于(yu)宽频(pin)(pin)带(dai)放(fang)大(da)(da)器，其电(dian)流(liu)(liu)放(fang)大(da)(da)倍数略小(xiao)于(yu)1，但电(dian)压增益并不比共(gong)发射极(ji)低，并具有(you)极(ji)好的(de)高(gao)频(pin)(pin)特性(xing)，本(ben)级(ji)静(jing)态电(dian)流(liu)(liu)取为5-6mA，T8、T9是它的(de)镜像负载。由于(yu)电(dian)压放(fang)大(da)(da)级(ji)的(de)输出阻(zu)抗(kang)较高(gao)，故(gu)T10、T11作为缓冲(chong)级(ji)中止阻(zu)抗(kang)匹配。推进级(ji)采用(yong)了著名的(de)K214、J77，并且工作在(zai)较大(da)(da)电(dian)流(liu)(liu)状态(40mA以(yi)上(shang))。

功率管(guan)运(yun)用了(le)两对音(yin)色(se)暖和的场效管(guan)2SC5200、2SAl943作并联(lian)输出(chu)。

本功(gong)放调(diao)整(zheng)(zheng)如下(xia)：通电(dian)(dian)之前(qian)，先把W2调(diao)到(dao)最大，以维护功(gong)率管。接上电(dian)(dian)源，首先测功(gong)率管射(she)极电(dian)(dian)阻Re，若电(dian)(dian)压(ya)(ya)为0伏，即可从前(qian)往(wang)后逐级调(diao)整(zheng)(zheng)。调(diao)理W*，使R*两(liang)端(duan)电(dian)(dian)压(ya)(ya)为7V。后丈量T6负载(zai)电(dian)(dian)阻R3电(dian)(dian)压(ya)(ya)应在(zai)28V左右。接下(xia)来(lai)认真调(diao)理W2，使输(shu)出(chu)管射(she)极电(dian)(dian)阻Re开端(duan)有较小压(ya)(ya)降(jiang)，同时微调(diao)W1，使输(shu)出(chu)端(duan)对(dui)地(di)电(dian)(dian)压(ya)(ya)为0V。

再调W2，使Re两端电(dian)压增至25mV，这样(yang)末级(ji)静(jing)态(tai)电(dian)流可达110mA。注意散(san)热片一(yi)定要用足量(liang)的优(you)质正品，使管身和散(san)热片基(ji)本处于同(tong)(tong)一(yi)温度。最(zui)后再中(zhong)止一(yi)次(ci)输出端电(dian)位的调整。经(jing)老化30分钟后，即(ji)可接扬(yang)声器(qi)中(zhong)止试听。经(jing)过(guo)演奏蔡琴、雨果等(deng)不同(tong)(tong)作风(feng)的碟子，觉(jue)得(de)本机音质地道、中(zhong)性(xing)，出力很直(zhi)爽。

场(chang)效(xiao)应(ying)管的运用留意(yi)事项

(1)为了(le)安全运(yun)用场效应管，在线路的设计中不能超越管的耗(hao)散功(gong)率，最(zui)大(da)漏源电压(ya)、最(zui)大(da)栅(zha)源电压(ya)和(he)最(zui)大(da)电流(liu)等参数的极(ji)限值(zhi)。

(2)各类型场效(xiao)应管(guan)在(zai)运用时，都要严厉按恳(ken)求的偏置(zhi)接人电路(lu)中，要遵守场效(xiao)应管(guan)偏置(zhi)的极性。如(ru)结型场效(xiao)应管(guan)栅源漏之间(jian)是PN结，N沟道管(guan)栅极不能加(jia)正偏压;P沟道管(guan)栅极不能加(jia)负偏压，等(deng)(deng)等(deng)(deng)。

(3)MOS场(chang)效应(ying)管由于(yu)输(shu)人阻抗极(ji)高，所以(yi)在(zai)运(yun)输(shu)、贮藏中必需将(jiang)引出脚短路，要(yao)(yao)用金(jin)属屏蔽包装，以(yi)防(fang)止外来感应(ying)电势将(jiang)栅极(ji)击穿。特(te)别要(yao)(yao)留意(yi)，不能将(jiang)MOS场(chang)效应(ying)管放(fang)人塑料盒(he)(he)子内，保管时最好(hao)放(fang)在(zai)金(jin)属盒(he)(he)内，同时也(ye)要(yao)(yao)留意(yi)管的防(fang)潮。

(4)为了防止场效(xiao)(xiao)应(ying)管(guan)(guan)(guan)栅极感(gan)应(ying)击穿，恳(ken)求一(yi)切(qie)测试(shi)仪(yi)器(qi)、工(gong)作台(tai)、电烙铁、线路(lu)本身(shen)都必(bi)需(xu)(xu)有(you)良好的接(jie)(jie)(jie)地(di);管(guan)(guan)(guan)脚在焊(han)接(jie)(jie)(jie)时(shi)(shi)，先(xian)焊(han)源极;在连入电路(lu)之前，管(guan)(guan)(guan)的全(quan)部引线端坚持互相短(duan)接(jie)(jie)(jie)状态，焊(han)接(jie)(jie)(jie)完(wan)后(hou)才把(ba)短(duan)接(jie)(jie)(jie)材料去(qu)掉;从元器(qi)件架上取下管(guan)(guan)(guan)时(shi)(shi)，应(ying)以(yi)恰当(dang)的方式确保(bao)人(ren)体接(jie)(jie)(jie)地(di)如采用(yong)(yong)接(jie)(jie)(jie)地(di)环等;当(dang)然，假设能采用(yong)(yong)先(xian)进的气热型电烙铁，焊(han)接(jie)(jie)(jie)场效(xiao)(xiao)应(ying)管(guan)(guan)(guan)是比较便当(dang)的，并且确保(bao)安全(quan);在未关断电源时(shi)(shi)，绝(jue)对不可以(yi)把(ba)管(guan)(guan)(guan)插人(ren)电路(lu)或从电路(lu)中拔出。以(yi)上安全(quan)措(cuo)施在运(yun)用(yong)(yong)场效(xiao)(xiao)应(ying)管(guan)(guan)(guan)时(shi)(shi)必(bi)需(xu)(xu)留(liu)意。

(5)在(zai)安装场(chang)效(xiao)应管(guan)时，留意安装的位置要(yao)尽量避免靠近发热(re)元件;为了防管(guan)件振动，有必要(yao)将管(guan)壳体紧固起来;管(guan)脚(jiao)引线(xian)在(zai)弯(wan)曲时，应当大于根部尺寸5毫(hao)米处中(zhong)止，以防止弯(wan)断管(guan)脚(jiao)和惹(re)起漏气等。关于功(gong)率型(xing)场(chang)效(xiao)应管(guan)，要(yao)有良(liang)好的散热(re)条(tiao)(tiao)件。由于功(gong)率型(xing)场(chang)效(xiao)应管(guan)在(zai)高负荷条(tiao)(tiao)件下(xia)运用，必需设计足够的散热(re)器(qi)，确保壳体温度(du)不超越额定值，使(shi)器(qi)件长期稳定可靠地工作。

总(zong)之，确(que)保场效应管安全(quan)运用，要留意的事项是多(duo)种多(duo)样(yang)，采取的安全(quan)措施也是各种各样(yang)，宽广(guang)(guang)的专(zhuan)业(ye)技(ji)术人员，特别是宽广(guang)(guang)的电子爱好者(zhe)，都要根(gen)据自己的理论情况动(dong)身(shen)，采取真实(shi)可行的办法，安全(quan)有(you)效地用好场效应管。
