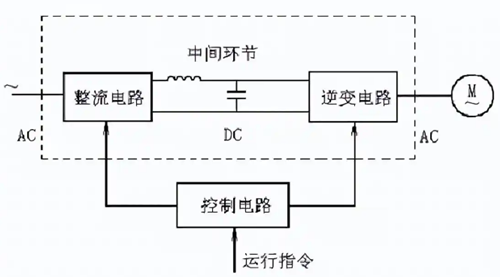

变频器的结构原理是交-直-交变换系统，通过整流、滤波、逆变三大环节实现变频控制。
调速用变频器构成：主电路、控制电路、保护电路
工作原理：
1.整流阶段
三相桥式整流电路将50Hz工频交流电转换为脉动直流电。
输出直流电压与输入交流电压幅值相关（380V交流输入对应约540V直流）。
2.中间滤波阶段
大容量铝电解电容器组消除电压波动（电压型变频器）。
电感元件抑制电流突变（电流型变频器）。
制动单元处理再生能量。
3.逆变阶段
IGBT功率器件执行高频开关（通常10kHz以上）。
采用脉宽调制（PWM)技术生成模拟正弦波。
通过调节脉冲宽度和频率实现电机转速控制。
变频器的逆变原理是通过脉宽调制（PWM）技术控制开关器件通断时序，将直流电转换为频率和电压可调的交流电。
变频器将直流电转变为交流电的这个过程叫“逆变”。
1.将直流变成交流

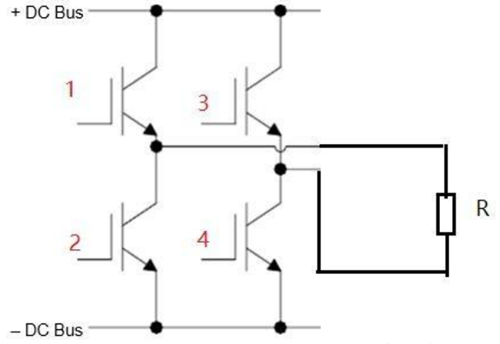

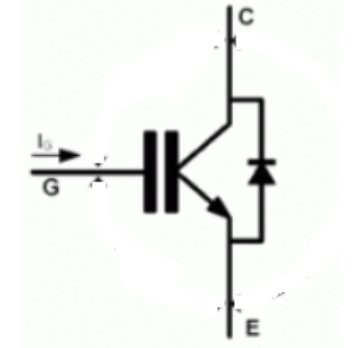

单相逆变原理图，图中的1，2，3，4是IGBT，只要在它的“栅极G”上加上信号，就可以执行“开”的动作，即CE之间导通。如果把这个信号拿走，它就可以执行“关”的动作，即CE之间关断。
在上半周内，如果让信号将1和4的IGBT开通，但2和3的IGBT关闭，那么母线上的电压就会通过负载R，从正极指向负极，实现了R上有一个向下的电流通过。
在接下来的下半周，让信号将1和4的IGBT关闭，同时信号将2和3的IGBT开通，那么R上就会有向上的电流通过。
这样就实现在了电流的“交流”变换。上面的演示可以看出，R上的电压是一个“方波”。这个电压是不可以驱动普通的“感应”电机的。要能驱动电机，就得把这个“方波”电压，变成“正弦”电压。
2.将方波变成“正弦”波
如果在一个“半周期”内，通过技术将这个“方波”变成半个周期（0-π)的“正弦”波，就完成了全部“逆变”的工作了。
这是通过一个“PWM”(pulse width modulation脉冲宽度调制) 的技术来实现的。
就是利用三角波（载波），然后把正弦波（信号波，调制波）调制到这个载波上面。经过这么一调制，就可以得到一个宽窄有规律的方波信号。这个过程就是叫PWM。
