n沟道mos管(guan)管(guan)的导通调节是G极与(yu)S极中间的电压差超过(guo)阈值(zhi)时，D极和S极导通。
在(zai)实际的使(shi)用中(zhong)，将控制信(xin)号接到(dao)G极(ji)，S极(ji)接在(zai)GND，从而达到(dao)控制n沟道mos管管的开(kai)和(he)关的效果，在(zai)D极(ji)和(he)S极(ji)导通(tong)后(hou)，导通(tong)电阻Rds(on)极(ji)小，一般是几(ji)十毫欧级，电流(liu)流(liu)通(tong)后(hou)，形成的压降很小。

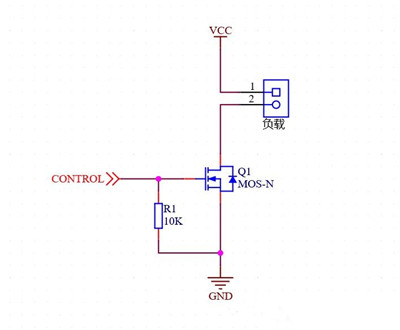

CONTROL为控制信号(hao)，电平一(yi)般为3~12V。负载一(yi)端(duan)(duan)接电源正极，另一(yi)端(duan)(duan)接NMOS的D（漏极）。
CONTROL电平为高(gao)时，Vgs>NMOS的Vgs导(dao)通阀值，MOS导(dao)通，负载工作。
CONTROL电(dian)平为低(di)时(shi)，Vgs=0，MOS关(guan)断，负载(zai)停机。

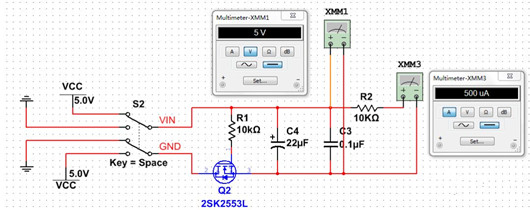

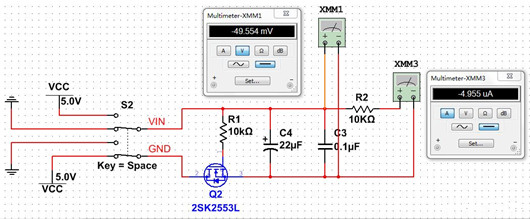

nmos管作(zuo)为防止电路反接方案(an)中，VCC=5V的(de)电源加(jia)在10K阻性负载上，电压表、电流表分别测量，记(ji)录(lu)(lu)值是(shi)5V、500uA；切(qie)换(huan)Key开(kai)关，模拟电源反接时，测得记(ji)录(lu)(lu)值是(shi)-49.554mV、-4.955uA。
