在节能省电的(de)前提下(xia)，LED路(lu)灯替(ti)代传统路(lu)灯的(de)趋势越来越显着。市面上，LED路(lu)灯电源的(de)规划有很多种。

前(qian)期(qi)的(de)规划(hua)比较注(zhu)重(zhong)低(di)本(ben)钱的(de)寻求；到近期(qi)，一致逐渐构成，高功率及高可(ke)靠性才是(shi)最重(zhong)要(yao)的(de)。LED路(lu)灯是(shi)LED照明中(zhong)一个(ge)很重(zhong)要(yao)运(yun)用。

本文主要是针对(dui)(dui)几种不同(tong)LED路灯的(de)(de)运用(yong)，提(ti)出了合适的(de)(de)架(jia)构(gou)，并对(dui)(dui)其优缺陷(xian)进(jin)行分析(xi)，以便让读者能(neng)依据详细情(qing)况和规划的(de)(de)路灯种类，找到最合适的(de)(de)计划。

计划一直接AC输入，对6串LED别离做恒流操控

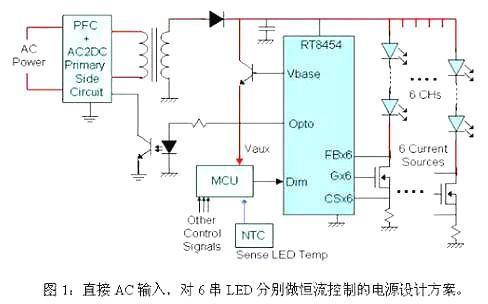

在本(ben)文介绍的几种(zhong)计(ji)(ji)划之中(zhong)，这一种(zhong)计(ji)(ji)划应该是现在功率最高、电(dian)路(lu)本(ben)钱最低的计(ji)(ji)划(图1)。直(zhi)接用(yong)光电(dian)耦(ou)合器对初级侧电(dian)路(lu)进行回溯操控，调理输(shu)出电(dian)压。

相对于其(qi)它传统计(ji)划，该计(ji)划的(de)开(kai)关损耗(hao)少。将CS的(de)电压(ya)固定在0.25V，对6串LED别离做(zuo)恒流操控。

IC会侦(zhen)测(ce)FB的(de)(de)方(fang)位，将(jiang)电压(ya)最低那串LED固(gu)定在0.5V。此时因为各串LED的(de)(de)Vf值的(de)(de)总和(he)不同(tong)，发生的(de)(de)压(ya)降会落在MOS管(guan)上，导致一些损耗。

如果是一(yi)般对Vf分BIN挑(tiao)选(xuan)往后的(de)LED，损耗(hao)应该能(neng)够操控在2%以内(nei)，少于一(yi)般的(de)开关(guan)损耗(hao)。

该计划(hua)的长处是功率高、本钱低(di)，缺陷是AC输入、需求(qiu)较多的研制本钱。该计划(hua)适用(yong)(yong)于(yu)能够用(yong)(yong)AC直接(jie)输入的路灯(deng)。

计划二DC或电池输入，对6串LED别离做恒流操控

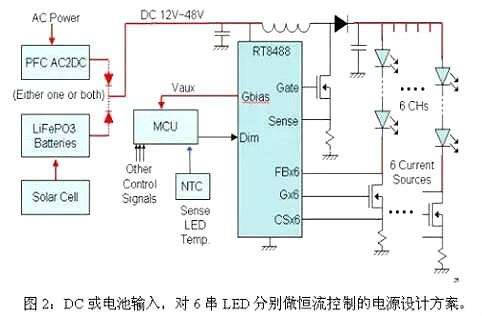

它采用多串(chuan)的升压结构规(gui)划，LED驱动的方法与前一(yi)种(zhong)相似，不同在(zai)于由AC输(shu)入改为DC或是由电(dian)池输(shu)入(图2)。

低压侧传感(gan)的规划只(zhi)需挑选恰当的MOS 管，LED能够串相(xiang)当多的颗(ke)数。

相(xiang)对于(yu)AC输(shu)入的计(ji)划(hua)，其规(gui)划(hua)较(jiao)为简略。但因为多了一(yi)次升压的开(kai)关，功率相(xiang)对较(jiao)低。

该计(ji)划的长处是规划简(jian)略、电(dian)路(lu)本钱(qian)低(di)(di)，缺陷是功(gong)率较低(di)(di)。它合适(shi)太(tai)阳能电(dian)池或经(jing)过适(shi)配(pei)器输入的路(lu)灯(deng)。

计划三单串降压结构

有些厂商仍喜爱用(yong)单串的(de)规划(hua)，长处是修(xiu)理简单，并且能够做模块化规划(hua)。不同(tong)功率(lv)的(de)路(lu)灯(deng)能够运用(yong)相同(tong)的(de)灯(deng)条，只需替(ti)换面板，插(cha)上不同(tong)数目的(de)灯(deng)条，就能够组合出(chu)各种不同(tong)功率(lv)的(de)路(lu)灯(deng)。

但它(ta)的缺陷是每一(yi)串都(dou)需求(qiu)独立的电源(yuan)模块(kuai)，本钱(qian)较(jiao)高，而降压(ya)的结构会让LED的数目受限于(yu)IC的耐压(ya)。

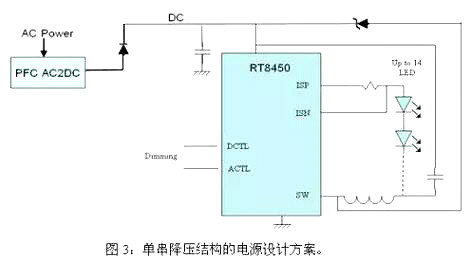

在图3所(suo)示的比(bi)如中，LED最多串到14颗(ke)，如果要规(gui)划20W的灯条(tiao)，就(jiu)需求运用700mA的LED。

为了(le)使功率(lv)达(da)到最(zui)高，必(bi)需针对LED的数(shu)目来调理输入电压(ya)，也就是适配器的输出电压(ya)。以10颗LED为例，如果要达(da)到最(zui)高功率(lv)，就必(bi)须把输入电压(ya)调到约(yue)42V左右。

该(gai)计划的长处是降压结构功率较(jiao)高、单(dan)串规划、装备较(jiao)为灵敏，缺陷是电路(lu)本(ben)钱较(jiao)高、LED串联数目受限于IC耐压。它合(he)适(shi)经过适(shi)配器输入的路(lu)灯。

计划四单串升压结构

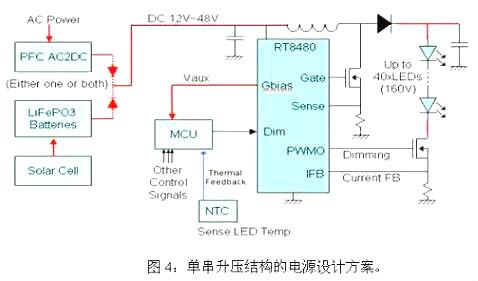

相同的单串规划，升(sheng)压(ya)(ya)结构(gou)(图4)会较降压(ya)(ya)结构(gou)的功(gong)率低，可是LED串联的数目不再(zai)受限于IC的耐(nai)压(ya)(ya)，而是由MOS来决议(yi)，因而能(neng)够串联较多的LED。

因为大多数的太阳能(neng)电池的输出电压(ya)都不高，因而太阳能(neng)路灯较合适运用(yong)升压(ya)结构。

而(er)选用(yong)电(dian)流(liu)形式的恒流(liu)规划，能够让输出电(dian)流(liu)较(jiao)不受输入电(dian)压改变(bian)的影响，在电(dian)池(chi)满(man)载以及快没电(dian)时，都能让路灯保持相(xiang)同的亮度。

该计划的长(zhang)处是(shi)串联LED数目不受IC耐压约束(shu)，缺陷是(shi)电路本钱较高，功(gong)率较降(jiang)压结构稍低。它合适(shi)太阳(yang)能路灯。

下表(biao)对LED路灯(deng)四种电(dian)源规(gui)划(hua)计(ji)划(hua)的优势(shi)进(jin)行了比较并排序(xu)。
