在LED汽车(che)灯(deng)的设计中，有源(yuan)纹波补偿(chang)Buck电(dian)(dian)路(lu)拓扑(pu)起(qi)到关键作用(yong)。由(you)于电(dian)(dian)解电(dian)(dian)容(rong)在高温下寿命大幅降低，LED照明系统的可靠性受到严重影响。特(te)别(bie)是汽车(che)前照灯(deng)受发动机散热的影响，使LED驱(qu)动电(dian)(dian)源(yuan)电(dian)(dian)路(lu)的寿命显著缩短。

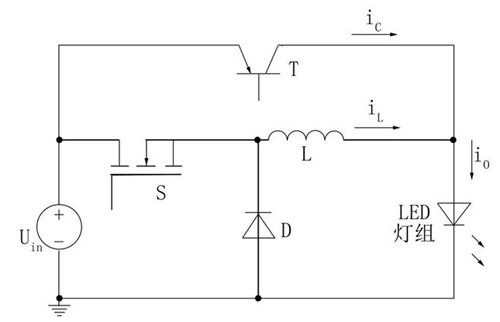

有源纹波补偿Buck电路

汽(qi)车(che)前照(zhao)灯会因为受到发动(dong)机(ji)散热的影响，明显的反馈在LED驱(qu)动(dong)电源电路使用寿命(ming)上。由于电解电容(rong)随工作温度升(sheng)高，寿命(ming)会大幅降低(di)的特(te)性。

采(cai)用Buck电(dian)(dian)路(lu)作为开关电(dian)(dian)路(lu)完成高效电(dian)(dian)能(neng)转换时，用(yong)线性电(dian)路(lu)抑制电(dian)路(lu)纹波，得到有源纹波补偿Buck电(dian)路(lu)，实(shi)现(xian)可靠性高、寿(shou)命长(zhang)的LED驱动。

汽车LED透镜,mos管

标准(zhun)供电(dian)电(dian)压24V直流

LED型号XR-M3,额定(ding)功率30W,工作电流(liu)0.7A，

LED灯组静态等(deng)效电(dian)阻(zu)R为6.8Ω

电感L为220uH

辅(fu)助补偿(chang)电源电压为(wei)18V

功率开关选NMOS管，

续流二极管：MBR10100肖特(te)基二极管、

补(bu)偿电路(lu)三极管：S8550

补偿电路集成放大(da)器：LF347芯片

功(gong)率驱动选择：MIC4422

汽车LEDMOS管选型关键要点：

功率(lv)(lv)和(he)电(dian)压(ya)要(yao)求(qiu)：根据LED的功率(lv)(lv)需(xu)求(qiu)和(he)工(gong)作电(dian)压(ya)确定(ding)(ding)MOS管的额定(ding)(ding)功率(lv)(lv)和(he)耐压(ya)等级。确保MOS管能够稳定(ding)(ding)工(gong)作在LED的工(gong)作电(dian)压(ya)范围内。

电(dian)(dian)流承受能(neng)力：LED驱动电(dian)(dian)路中(zhong)需(xu)要MOS管来控(kong)制电(dian)(dian)流，因(yin)此(ci)需(xu)要选择能(neng)够承受所(suo)需(xu)电(dian)(dian)流的MOS管，以避(bi)免过载导致损(sun)坏。

开关速度：LED驱动需要快速开关以控制亮度和频闪等特性(xing)，因此选型(xing)时需要考虑MOS管的开关速度（如(ru)开启和关闭时间(jian)）以确保系统性(xing)能(neng)。

热特性(xing)：LED驱动过(guo)程中MOS管(guan)(guan)会产生(sheng)一定的热量，需要考(kao)虑MOS管(guan)(guan)的导(dao)热性(xing)能(neng)和最大工作(zuo)温度，以确保系统(tong)稳定性(xing)和长期(qi)可靠性(xing)。

封(feng)装(zhuang)类(lei)型：考虑(lv)到汽车环境的振(zhen)动和温度变化，选(xuan)择耐高温、抗震(zhen)动的封(feng)装(zhuang)类(lei)型，如(ru)TO-220、DPAK等，以确保在恶劣条(tiao)件(jian)下MOS管(guan)的可靠性。
