LED广(guang)告(gao)灯(deng)操控线路(lu)(lu)(lu)是一种可用(yong)于小区院(yuan)子(zi)、马(ma)路(lu)(lu)(lu)、景(jing)象照明及(ji)装饰用(yong)的线路(lu)(lu)(lu)。LED广(guang)告(gao)灯(deng)操控线路(lu)(lu)(lu)是采(cai)用(yong)LED作为显现设(she)备(bei)的线路(lu)(lu)(lu)，通过逻辑门电路(lu)(lu)(lu)操控不(bu)同(tong)色(se)彩的LED有(you)规则地亮灭(mie)，起(qi)到广(guang)告(gao)警示的效果。

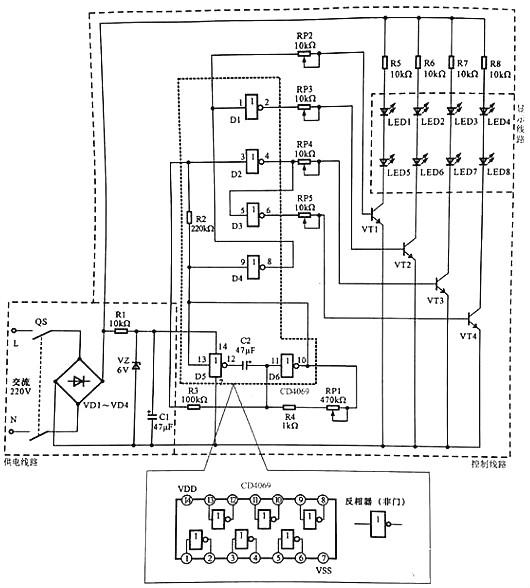

下(xia)图所示为典型(xing)LED广告灯操控线路。

LED广告(gao)灯操(cao)控(kong)线(xian)路(lu)主要是由供电(dian)线(xian)路(lu)、操(cao)控(kong)线(xian)路(lu)以及显现线(xian)路(lu)等构成的。

该线路中电(dian)源总开关QS、桥式(shi)整流电(dian)路VD1～VD4、六(liu)非(fei)门电(dian)路CD4069、驱(qu)动晶体三(san)极管VT1~VT4、发光二(er)极管LED1～LED8为中心元器件和部(bu)件。

LED广告灯操(cao)控线路的供电(dian)进程为：

合上(shang)电源(yuan)总开关QF,接通沟(gou)通220 V市电电源(yuan)。

沟通220 V 市电(dian)(dian)电(dian)(dian)压经桥(qiao)式整流(liu)电(dian)(dian)路VD1～VD4整流(liu)后(hou)输(shu)出直流(liu)电(dian)(dian)压，为(wei)显现线路进行(xing)供(gong)电(dian)(dian)。

整流输(shu)出的直流电压(ya)，经电阻器(qi)R1降压(ya)、稳压(ya)二极(ji)管VZ稳压(ya)、滤波电容器(qi)C1滤波后，发(fa)生(sheng)6 V直流电压(ya)，为六非(fei)门电路4069供给作(zuo)业电压(ya)(4脚送入)。

LED广告灯的(de)作业(ye)进程为：

六非门电(dian)路(lu)4069作业后，D5与D6两个非门(反相放大器)与电(dian)容、电(dian)阻构成脉冲(chong)振动电(dian)路(lu)，由10脚和(he)13脚输出低频振动信号。

低频振动(dong)脉冲加到4069的9脚，经电阻器R2后加到3脚上。

由9脚(jiao)输人的振动(dong)信号经反(fan)相后，由8脚(jiao)输出，一路再送入1脚(jiao)中(zhong)。

从(cong)(cong)图可见，振动信号经4个非门的处理别离(li)(li)由2,4,6,8脚(jiao)输(shu)出(chu)相位和时(shi)序不同的脉冲信号，并别离(li)(li)加到(dao)VTI～VT4的基极。当(dang)有正极性脉冲加到(dao)晶体(ti)三极管(guan)基极时(shi)，该管(guan)便会(hui)(hui)导通，相应的LED便会(hui)(hui)点亮发(fa)光，从(cong)(cong)而构(gou)成(cheng)有规则的亮光。

六非(fei)门电路4069的5脚输入的振动信号经反相后(hou)由(you)6脚输出(此刻输出的振动信号与4脚输出的相反)。

振动(dong)信号经电(dian)位器RP5送往驱动(dong)晶(jing)体三极管VT4的基极，使(shi)VT4作业在开关状况，从而替换导通(tong)。

振动信号(hao)为高电平时VT4导通，发光(guang)(guang)二极(ji)管(guan)LED4和LED8便(bian)会发光(guang)(guang)；振动信号(hao)为低电平时VT4截止，发光(guang)(guang)二极(ji)管(guan)LED4和LED8·便(bian)会平息。

此刻LED3和(he)LED7、LED4和(he)LED8在振动信号的(de)效果(guo)下，便会替(ti)换地点亮和(he)平息。
