金卤灯电子镇流器

金(jin)卤(lu)灯(deng)(deng)是一(yi)种(zhong)节能高强度(du)放电灯(deng)(deng)，金(jin)卤(lu)灯(deng)(deng)通常需要使用(yong)镇流(liu)(liu)器，才(cai)能正常工(gong)作。金(jin)卤(lu)灯(deng)(deng)镇流(liu)(liu)器可以将市电的交流(liu)(liu)电转换成高频电流(liu)(liu)，并通过变(bian)压(ya)器将电压(ya)变(bian)换为(wei)适合(he)金(jin)卤(lu)灯(deng)(deng)工(gong)作的电压(ya)。同时(shi)，金(jin)卤(lu)灯(deng)(deng)镇流(liu)(liu)器还(hai)能够(gou)保(bao)护(hu)灯(deng)(deng)泡，避免因为(wei)过电压(ya)而导(dao)致的损坏(huai)。

电子镇流器工作原理

电(dian)(dian)子(zi)(zi)镇流(liu)(liu)器(qi)通(tong)(tong)过(guo)工(gong)频电(dian)(dian)源(yuan)(yuan)(yuan)依次经(jing)过(guo)多个(ge)(ge)组件(jian)将其转化(hua)为(wei)高频交流(liu)(liu)电(dian)(dian)源(yuan)(yuan)(yuan)，这(zhei)个(ge)(ge)过(guo)程可以(yi)(yi)分为(wei)几(ji)个(ge)(ge)关键步骤。首先，工(gong)频电(dian)(dian)源(yuan)(yuan)(yuan)会(hui)依次经(jing)过(guo)射频干扰滤(lv)波(bo)器(qi)、全波(bo)整流(liu)(liu)器(qi)以(yi)(yi)及无源(yuan)(yuan)(yuan)/有(you)源(yuan)(yuan)(yuan)功率因数校正器(qi)，这(zhei)一系列处理后，它被转化(hua)为(wei)直流(liu)(liu)电(dian)(dian)源(yuan)(yuan)(yuan)。接下来，这(zhei)个(ge)(ge)直流(liu)(liu)电(dian)(dian)源(yuan)(yuan)(yuan)再经(jing)过(guo)直流(liu)(liu)/交流(liu)(liu)变换器(qi)，从而被转换为(wei)高频交流(liu)(liu)电(dian)(dian)源(yuan)(yuan)(yuan)。利(li)用此(ci)电(dian)(dian)源(yuan)(yuan)(yuan)加热灯丝并(bing)激发(fa)灯管发(fa)光(guang)。在(zai)此(ci)过(guo)程中，电(dian)(dian)容器(qi)会(hui)产生谐振高压(ya)，促使灯管从导通(tong)(tong)状态转变为(wei)发(fa)光(guang)状态，为(wei)灯管提供(gong)其正常工(gong)作所需(xu)的关键电(dian)(dian)压(ya)和电(dian)(dian)流(liu)(liu)。此(ci)外，电(dian)(dian)子(zi)(zi)镇流(liu)(liu)器(qi)还可以(yi)(yi)配备诸(zhu)如异常保(bao)护(hu)(hu)(hu)(hu)、电(dian)(dian)流(liu)(liu)保(bao)护(hu)(hu)(hu)(hu)和温度保(bao)护(hu)(hu)(hu)(hu)等(deng)保(bao)护(hu)(hu)(hu)(hu)电(dian)(dian)路，以(yi)(yi)满(man)足(zu)各种特定的功能(neng)需(xu)求。

镇(zhen)流(liu)器电路设(she)计包含整流(liu)、控制、功率输出等组件，具有高频(pin)滤波功能(neng)。

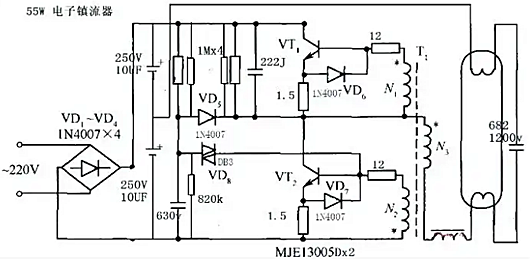

下图展示了功(gong)(gong)率输出部(bu)分的(de)设计，它采用了一个自(zi)激式功(gong)(gong)率振荡电路(lu)的(de)构(gou)架(jia)。此构(gou)架(jia)使用变压(ya)器和(he)晶体管实现对电路(lu)的(de)精确控制，其中(zhong)电子镇流器模块中(zhong)含有(you)防(fang)止噪声的(de)装置。电路(lu)中(zhong)还包含了TRi、C1、C2、LF1等组件，它们共(gong)同(tong)构(gou)成了高频滤(lv)波(bo)电路(lu)，旨在阻止外部(bu)噪声的(de)干扰，同(tong)时也有(you)助于防(fang)止噪声向外扩散。

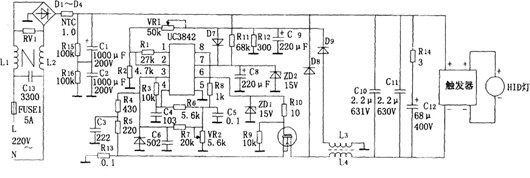

金卤灯电子镇流器电路图

电路具有优良(liang)的恒功率(lv)特性，当输(shu)入(ru)电压在180V-240V变化(hua)时，灯功率(lv)变化(hua)小于2%，图像亮度和色彩(cai)很(hen)稳(wen)定(ding)。

市电220V电压(ya)经(jing)D1-D4整流(liu)，C1、C2滤波后(hou)，产(chan)生(sheng)310V直流(liu)电压(ya)。此电压(ya)经(jing)V1斩波，在AB两端可得到约(yue)100V的(de)(de)直流(liu)电压(ya)，作(zuo)为(wei)(wei)HID灯(deng)的(de)(de)工作(zuo)电雁。此电压(ya)的(de)(de)产(chan)生(sheng)过程是：当lC-6输出(chu)脉(mai)冲为(wei)(wei)高电平时(shi)(shi)，开关管V1导通，310V电压(ya)产(chan)生(sheng)的(de)(de)电流(liu)流(liu)经(jing)AB（HID灯(deng)）两端、稳流(liu)电感(gan)L4、开关管V1、检流(liu)电阻R13和(he)地构成回(hui)(hui)路，给灯(deng)供电，同时(shi)(shi)使(shi)电感(gan)L4储(chu)能(neng)，产(chan)生(sheng)感(gan)应电势(shi)，极(ji)性右正(zheng)左负(fu)，使(shi)回(hui)(hui)路电流(liu)线性增长(zhang)。当电流(liu)达(da)到设定值时(shi)(shi)，lC-6输出(chu)脉(mai)冲变为(wei)(wei)低电平，使(shi)V1关闭(bi)，截断回(hui)(hui)路电流(liu)，L4感(gan)应电势(shi)极(ji)性反转（左正(zheng)右负(fu)），并(bing)释(shi)放(fang)能(neng)量，产(chan)生(sheng)电流(liu)由(you)正(zheng)极(ji)流(liu)向D8，经(jing)灯(deng)回(hui)(hui)到负(fu)极(ji)，使(shi)灯(deng)电流(liu)持续不断。当L4上存储(chu)能(neng)量释(shi)放(fang)完毕时(shi)(shi)，驱动脉(mai)冲又使(shi)V1导通，重(zhong)复上述(shu)过程。

控制电(dian)(dian)(dian)路(lu)采用性能优良的(de)电(dian)(dian)(dian)流型PWM开(kai)关电(dian)(dian)(dian)源控制芯片UC3842。电(dian)(dian)(dian)路(lu)中没有单(dan)独为其设置电(dian)(dian)(dian)源电(dian)(dian)(dian)路(lu)。在启(qi)动之初，其工(gong)作电(dian)(dian)(dian)压(ya)(ya)由电(dian)(dian)(dian)阻R11从310V电(dian)(dian)(dian)压(ya)(ya)降压(ya)(ya)取(qu)(qu)(qu)得；启(qi)动以后，则从与L4绕在一起的(de)L3上(shang)感应的(de)电(dian)(dian)(dian)压(ya)(ya)经(jing)D9整流、C9滤波(bo)取(qu)(qu)(qu)得。该电(dian)(dian)(dian)压(ya)(ya)还作为灯(deng)电(dian)(dian)(dian)压(ya)(ya)的(de)取(qu)(qu)(qu)样电(dian)(dian)(dian)压(ya)(ya)，经(jing)VR1和R2分压(ya)(ya)以后，送到(dao)IC-2脚，经(jing)lC内部误(wu)差放(fang)大(da)(da)器放(fang)大(da)(da)后，去控制IC-6脚输出(chu)的(de)脉冲宽度，调节输出(chu)电(dian)(dian)(dian)压(ya)(ya)大(da)(da)小(xiao)，实现稳压(ya)(ya)功能。

灯电流的(de)控制，由电流取(qu)样电阻R13进行检(jian)测取(qu)压，送(song)到IC-3脚，经IC内部比较后，去控制lC-6脚输出脉(mai)冲宽度，自动调节(jie)输出电流大小，达到稳流目的(de)。

灯电(dian)压和灯电(dian)流的大(da)小，可通过微(wei)调VR1和VR2加以设(she)定(ding)。

若灯(deng)两端发生短路(lu)或开路(lu)，通过上述的电(dian)流反馈(kui)和电(dian)压反馈(kui)环路(lu)，将信号(hao)送给(ji)lC，使输出脉冲(chong)关(guan)闭(bi)，V1截止，开关(guan)电(dian)路(lu)停止工(gong)作，实现自保(bao)。
