直流电机PWM调速器电路

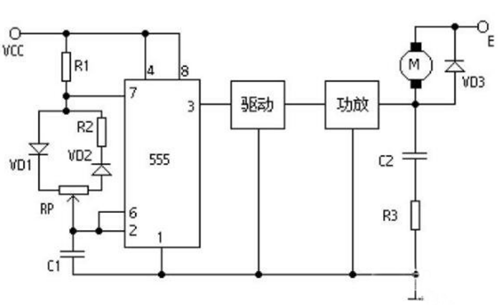

它是(shi)一个占空(kong)比(bi)可调的(de)脉冲(chong)震荡器。电机M是(shi)用它的(de)输出脉冲(chong)驱动的(de)。

脉冲的占空比(bi)越大（导通时间(jian)越长），则电机的驱动电流越大，转速(su)快(kuai)；

脉(mai)冲的占空(kong)比越小（导通时(shi)间越短），则点(dian)击(ji)的驱动电流(liu)越小，转速慢。

因此可以(yi)条件RP控(kong)制占空比(bi)，从而调节(jie)电机的转(zhuan)速。

如果(guo)电(dian)机(ji)的工作电(dian)流(liu)小于200mA，则(ze)可(ke)以用NE555第3引脚直接驱动(dong)；如果(guo)电(dian)机(ji)需要更大的驱动(dong)电(dian)流(liu)，应增加驱动(dong)和功放级(ji)，以便匹配电(dian)机(ji)的输(shu)出功率。

图中VD3是(shi)续流(liu)二极管(guan)，在功(gong)放管(guan)截止(zhi)(zhi)（关(guan)断）期(qi)间(jian)为电机(ji)驱(qu)动电流(liu)提供(gong)通(tong)路，既保证驱(qu)动电流(liu)的连续性(xing)，又(you)可以(yi)防止(zhi)(zhi)电机(ji)线圈的自感反向电动势(shi)损坏功(gong)放管(guan)。

图(tu)中C2和电阻R3是补偿(chang)网络，它可以使(shi)负载(zai)呈现出电阻性质。

整个电路的脉冲频率在3~5KHz之间(jian)；频率太(tai)低电机会抖动，太(tai)高(gao)会因占空比范(fan)(fan)围太(tai)小(xiao)使得(de)电机调速范(fan)(fan)围减(jian)小(xiao)。

有刷直流电机PWM调速器

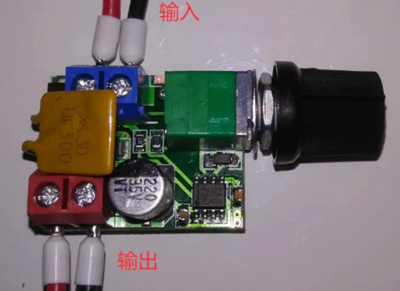

如图所示为(wei)有刷直流(liu)电(dian)机PWM调速器的实物图。

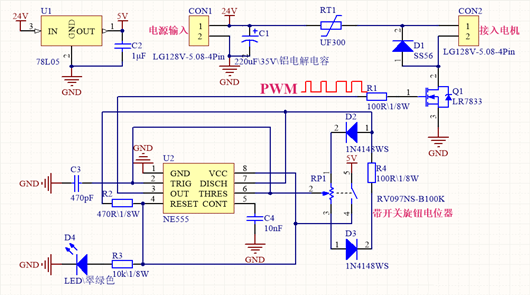

该(gai)电(dian)(dian)路(lu)工作电(dian)(dian)压范围(wei)5V--30V，输出(chu)电(dian)(dian)流3A；该(gai)电(dian)(dian)路(lu)的(de)PWM是由应用广泛的(de)555定时(shi)器做的(de)。

工作过程：

①右旋(xuan)旋(xuan)钮，开关闭合，5V经过R2，D2和RP1(1-2)给C3充电(dian)(dian)，C3电(dian)(dian)压上(shang)升到触(chu)发电(dian)(dian)平后触(chu)发翻转；

②触发翻(fan)(fan)转后7脚放(fang)(fang)电端对(dui)地(di)导通(tong)(tong)，C3通(tong)(tong)过RP1(2-3)、D3和R4对(dui)地(di)放(fang)(fang)电，C3电压(ya)下降到复位电平后触发翻(fan)(fan)转；

③触发(fa)翻转后(hou)7脚放电(dian)端(duan)对地阻断，C3再(zai)次充电(dian)，回到第1步的动(dong)作，周而复(fu)始(shi)；

④调(diao)节(jie)旋钮(niu)，既是在调(diao)节(jie)充放(fang)电时(shi)间达(da)到调(diao)节(jie)占空比的目的，而(er)振(zhen)荡频率（或(huo)振(zhen)荡周期(qi)）是不会(hui)改变的。

充放电时间和频率计算：

ton（充(chong)电时间）= 0.693 × [R2+RP1(1-2)] × C3

toff（放电时间）= 0.693 × [R4+RP1(2-3)] × C3

fw（振(zhen)荡频率）= 1/T = 1/(ton+toff)

PWM的(de)占空比越(yue)(yue)(yue)大（导(dao)通时间越(yue)(yue)(yue)长(zhang)），则(ze)电机的(de)有(you)效电压越(yue)(yue)(yue)高，转速越(yue)(yue)(yue)快。
