元器件为(wei)什么会(hui)出现失(shi)效模式，这里有三种原因(yin)要告(gao)诉大(da)家
信息来(lai)源：本站(zhan) 日期：2017-09-08

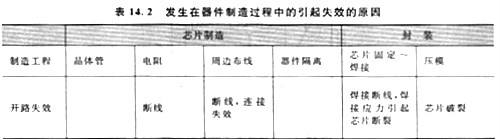

表14.2列出三种失效形式：
①开路失效.
②漏电流／短路失效.
③特性劣化失效在器件制造中产生缘由.
实践上要用电学实验的方法将器件的失效形式别离开是艰难的.
即便①和②可以别离，①与③，②与③通常是同时发生的.
外来因素引起的失效
器件置于超越额定值*规定的运用环境时，会招致劣化、损伤。外来要素能够罗列如下：
(1)组装到基板上时：用户的检查环境、保管环境、静电(ESD：electrostatic dis-charge)、基板装置时器件的固定、装置温度、清洁剂成分等。
(2)装置完成后所加的电压?电流：ESD，插件板实验，电源动摇，噪声，信号的反射?耦合，电容成分的充放电，左近电感成分惹起的电动势等。
外来(lai)因素惹(re)起CMOS器件的(de)失效，主要是(shi)由过电(dian)(dian)压(ya)或过电(dian)(dian)流（浪涌电(dian)(dian)压(ya)?电(dian)(dian)流）惹(re)起的(de)。典(dian)型的(de)现象(xiang)是(shi)ESD(Electro Static Discharge，静电(dian)(dian)放电(dian)(dian))）和Latch-up（闩锁）。
