cmos、ttl电平输入电压，它们(men)存在有(you)两种规格？
信(xin)息来源：本站 日(ri)期：2017-09-08
逻辑器件中，决定交接信号的规格是由作为DC电学特性的输入电压肯定的。输入电压存在两种规格：将输入断定为“L”的低电平输入电压(VIL)，和输入断定为“H”的高电平输入电压(VIH)。逻辑器件是处置、传(chuan)送(song)2值逻辑的，所(suo)以信号处置必需(xu)可(ke)以判(pan)别“L”或(huo)(huo)者(zhe)“H”（“0”或(huo)(huo)者(zhe)“1”）。

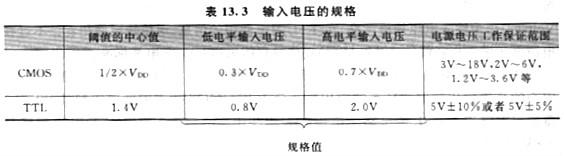

表13.3列出(chu)逻(luo)辑器件最典型的(de)(de)输入电(dian)压的(de)(de)规(gui)(gui)(gui)格(ge)。电(dian)源电(dian)压为(wei)(wei)5V的(de)(de)电(dian)子设(she)备中，要(yao)按CMOS电(dian)平或者TTL电(dian)平停(ting)止(zhi)设(she)计。为(wei)(wei)什么存在(zai)两种规(gui)(gui)(gui)格(ge)？这(zhei)是(shi)(shi)由于CMOS与双极的(de)(de)电(dian)路构造(zao)不同。世(shi)界上首(shou)先(xian)降生(sheng)的(de)(de)逻(luo)辑器件是(shi)(shi)TTL。TTL长(zhang)期作为(wei)(wei)逻(luo)辑电(dian)路的(de)(de)主流被运用着。后来(lai)的(de)(de)CMOS在(zai)开展(zhan)过程中逐步(bu)树(shu)立起(qi)CMOS本(ben)人的(de)(de)规(gui)(gui)(gui)格(ge)设(she)定，这(zhei)是(shi)(shi)历史缘(yuan)由构成的(de)(de)。
CMOS在(zai)(zai)与TTL有相同电源电压环(huan)境中运用(yong)时，设置的信号(hao)电平关(guan)于TTL没(mei)有不适宜。反(fan)过来(lai)关(guan)于不希望在(zai)(zai)变换CMOS电平上花(hua)时间用(yong)户(hu)来(lai)说，在(zai)(zai)规(gui)范(fan)CMOS逻(luo)辑条(tiao)件要留意TTL输入(ru)产(chan)品(74VHCT**，74HCT**型)。CMOS定制IC和CMOS存储器等中，也大量存在(zai)(zai)用(yong)TTL信号(hao)电平规(gui)格化的产(chan)品。

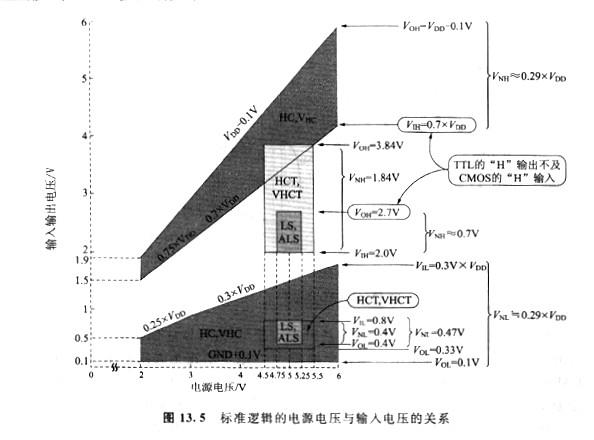

图13.5就规范逻辑的CMOS（以74HC、74VHC为代表）与TTL( 74LS、74ALS)，将电源电压与输入输出电压的DC规格图解化。能够看出，关于“L”电平CMOS与TTL有可以互相接口的规格。关于“H”电平，TTL的输入端能够承受CMOS的输出，不过TTL的输出却不能被CMOS输入承受。但是，能够看出CMOS的“74**xT型”中，输入、输出都可以与TTL接口，没有什么问题。
CMOS器件与TTL不同，由于工作电源电压范围宽，以5V单一-电源为前提设定的TTL电平（VIL=0.8V，VIH=2.0V/绝对值），用同一器件，要适用更低的电源电压是很勉强的。例如，CMOS规范逻辑的恣意系列中，要使电源电压为5V时的输入电压规格值与电源电压为2V时的输入电压规格值相等是不容易的。
CMOS器件中，即便电源电压的运用环境有很大变化，由于输入电压经常设计为电源电压的l/2(50%Vcc)，所以容易与其他器件接口，也能提供确保抗噪声容量（距GND电平或者从电源电平）的性能。
