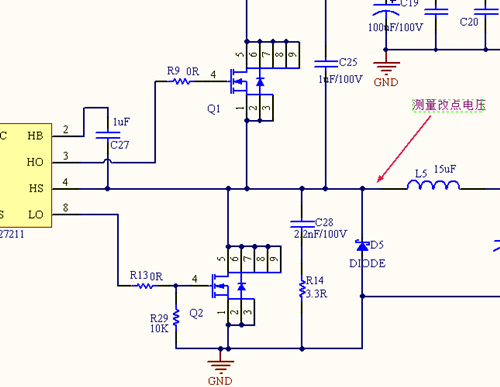

以(yi)同步降(jiang)压(ya)电路例子来讲(jiang)解(jie)：

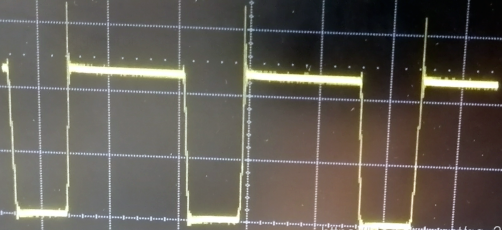

测量电(dian)(dian)感左端的电(dian)(dian)压(ya)(ya)波形如图所示(shi)。很明(ming)显可以(yi)看到电(dian)(dian)压(ya)(ya)尖刺(ci)。
那(nei)么(me)为什么(me)会产生这个尖刺？

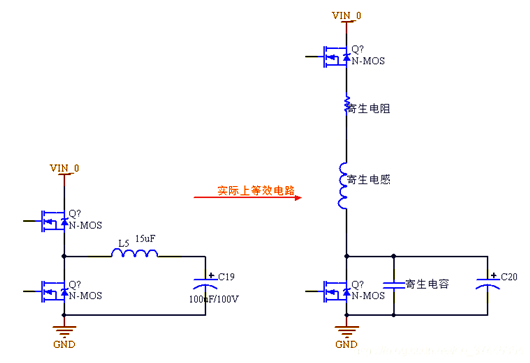

从电(dian)(dian)路原(yuan)理(li)中我们知道，实际(ji)上(shang)电(dian)(dian)路是有很多寄(ji)生(sheng)参(can)数的(de)。
从(cong)图(tu)中可以知道实际电(dian)路可以等效一个(ge)RCL电(dian)路。
过(guo)冲和下冲原理是(shi)一(yi)样的(de)，这里以(yi)过(guo)冲为例子分析。

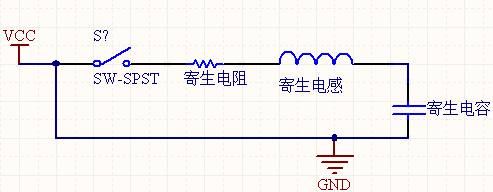

上(shang)(shang)面mos管打开(kai)的瞬(shun)间(jian)，可以等效为上(shang)(shang)图开(kai)关闭(bi)合的瞬(shun)间(jian)。可以理解给(ji)了一(yi)个阶跃(yue)(yue)信(xin)号，因此电压过(guo)冲是该RCL电路对阶跃(yue)(yue)输入电压的输出响应。
对阶(jie)跃信号的频(pin)域(yu)分析，可(ke)以知(zhi)道该信号包含很多(duo)频(pin)率成分，某些频(pin)率刚(gang)好(hao)满足(zu)这个RCL电路谐(xie)振频(pin)率，因此产生了谐(xie)振，这就有了过(guo)冲现象。
那么如何(he)解决这个问题 ？
前面解释(shi)了(le)过冲实际上(shang)是电路(lu)发生了(le)谐振(zhen)，解决(jue)思路(lu)就是从(cong)谐振(zhen)的(de)特点入手。
具体措施(shi)如下
1.在(zai)上端mos管串联一个电阻(zu)，用来(lai)降(jiang)低(di)谐振(zhen)品质因数，这(zhei)样(yang)做的缺点导致电路(lu)功耗过大，大部分场合不推荐这(zhei)样(yang)。
2.关键环路PCB布局(ju)环路小，减(jian)小分布电(dian)感。
3.在下端mos管并(bing)联一个RC电路，选值要(yao)合理，不然影响mos管开(kai)关效率(lv)。
