场(chang)效应管的检测

场效应(ying)(ying)晶体管简(jian)称(cheng)场效应(ying)(ying)管，是应(ying)(ying)用控(kong)制输入回(hui)路的电场效应(ying)(ying)来控(kong)制输出回(hui)路电流的一种半(ban)导体器件，它属于电压控(kong)制型(xing)半(ban)导体

器件。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应晶体管义分(fen)为N沟耗(hao)(hao)尽型和加强型、P沟耗(hao)(hao)尽型和

加强型(xing)四大类。

结型(xing)场效(xiao)应管的检测

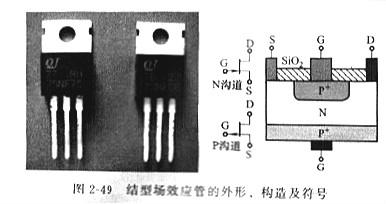

结型(xing)场(chang)效应管的外形、结构及符号如图2-49所示，三(san)个电极(ji)(ji)分别(bie)为(wei)栅(zha)极(ji)(ji)G、源极(ji)(ji)S、漏极(ji)(ji)D。国产N沟(gou)道管典型(xing)产品有(you)3DJ2、3DJ4. 3DJ6、3DJ7，P沟(gou)道管有(you)CSl - CS4，应用(yong)指针式万(wan)用(yong)表R Xl00挡能够断定结型(xing)场(chang)效应管的各个电极(ji)(ji)。

结型场效应管电极的检测

结(jie)型(xing)场效应(ying)管的栅(zha)极(ji)相(xiang)当于晶体管的基极(ji)，源极(ji)和(he)漏极(ji)分(fen)别对应(ying)于晶体管的发射极(ji)和(he)集电极(ji)．

如图2-50所示，将万用(yong)表(biao)置于(yu)RXlk挡，用(yong)两表(biao)笔分别(bie)测量每两个(ge)(ge)管(guan)脚(jiao)(jiao)间的(de)(de)正(zheng)、反向电(dian)阻．当(dang)某两个(ge)(ge)管(guan)脚(jiao)(jiao)间的(de)(de)正(zheng)、反向电(dian)阻相等(deng)，均为数千欧(ou)时，则(ze)这(zhei)两个(ge)(ge)管(guan)脚(jiao)(jiao)为漏(lou)(lou)极D和(he)源极s（对结型场效应管(guan)而言，漏(lou)(lou)极和(he)源极可互换，且并(bing)不(bu)影响电(dian)路的(de)(de)正(zheng)常工作，所以(yi)不(bu)用(yong)加(jia)以(yi)辨别(bie)），余下的(de)(de)一个(ge)(ge)管(guan)脚(jiao)(jiao)即为栅极G。

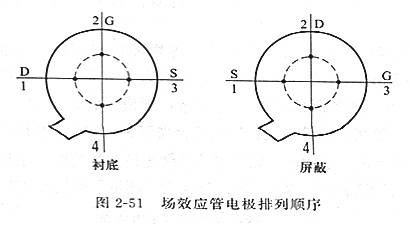

关于有4个管脚的结型场效应管，另外一极(ji)是屏蔽(bi)极(ji)（运用中接(jie)地）。

也能(neng)够将万用表(biao)的黑表(biao)笔(bi)(bi)(bi)（红表(biao)笔(bi)(bi)(bi)也行）恣意接(jie)触(chu)一个电(dian)极(ji)，另一支表(biao)笔(bi)(bi)(bi)依次(ci)去(qu)接(jie)触(chu)其他(ta)(ta)的两个电(dian)极(ji)，测其电(dian)阻值。当(dang)呈(cheng)现两次(ci)测得(de)的电(dian)阻值近似相等时，则黑表(biao)笔(bi)(bi)(bi)所接(jie)触(chu)的电(dian)极(ji)为栅极(ji)，其他(ta)(ta)两电(dian)极(ji)分别为漏(lou)极(ji)和源(yuan)极(ji)。

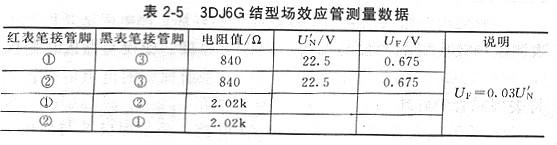

例(li)如，选择500型(xing)万用表(biao)(biao)(biao)R Xl00挡断定3DJ6G结型(xing)场效应管(guan)的(de)(de)电极(ji)。为叙说便当(dang)，现(xian)依照管(guan)子的(de)(de)底视(shi)图，从管(guan)壳突(tu)起处顺时针(zhen)方向(xiang)给(ji)3个(ge)管(guan)脚(jiao)编上(shang)序号①、②、③，全部丈量数据见表(biao)(biao)(biao)2-5。表(biao)(biao)(biao)可见，当(dang)黑表(biao)(biao)(biao)笔(bi)接(jie)③时两(liang)次(ci)测出的(de)(de)都是(shi)(shi)(shi)正向(xiang)电阻，由此断定③为栅极(ji)，且两(liang)个(ge)PN结的(de)(de)正向(xiang)压降都是(shi)(shi)(shi)o．675V。其他两(liang)脚(jiao)分别是(shi)(shi)(shi)源极(ji)和漏极(ji)，可互换运用，普通不(bu)用再辨别了(le)。对3DJ6G而言，①脚(jiao)是(shi)(shi)(shi)源极(ji)，②脚(jiao)是(shi)(shi)(shi)漏极(ji)。
