电容的频率特性曲线

电(dian)容（Capacitance）亦称作“电(dian)容量”，是指(zhi)在给定电(dian)位差下的电(dian)荷储藏量，记(ji)为(wei)C，国(guo)际单位是法拉（F）。

一般(ban)来(lai)说，电(dian)(dian)荷在(zai)电(dian)(dian)场中会(hui)受力而(er)移动(dong)，当导(dao)体(ti)之间有了(le)介质，则(ze)阻碍(ai)了(le)电(dian)(dian)荷移动(dong)而(er)使得电(dian)(dian)荷累(lei)积在(zai)导(dao)体(ti)上，造(zao)成电(dian)(dian)荷的累(lei)积储存，储存的电(dian)(dian)荷量则(ze)称为电(dian)(dian)容。

电容表示符号

电容频率曲线

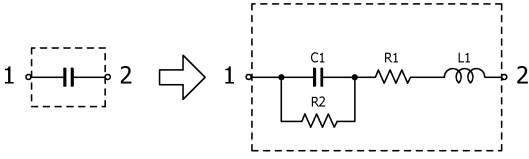

如上图所示(shi)，前(qian)面(mian)表示(shi)电容(rong)的(de)符号（无极性(xing)电容(rong)），其中使(shi)用(yong)最多的(de)应该(gai)就是瓷(ci)片(pian)电容(rong)，也就是MLCC。

前面是(shi)简单地(di)表示，也表示理想的(de)(de)(de)电(dian)(dian)容器。后(hou)者则是(shi)电(dian)(dian)容实际的(de)(de)(de)模型，包含等(deng)效(xiao)(xiao)串(chuan)联电(dian)(dian)阻ESR和等(deng)效(xiao)(xiao)串(chuan)联电(dian)(dian)感ESL，产(chan)生(sheng)的(de)(de)(de)原(yuan)因(yin)是(shi)生(sheng)产(chan)工艺(yi)以(yi)及封(feng)装体积大(da)小导致的(de)(de)(de)问题，比(bi)如引脚引线产(chan)生(sheng)的(de)(de)(de)寄生(sheng)电(dian)(dian)感，由于所有物质都不(bu)是(shi)超导体所以(yi)有阻抗。

理想(xiang)电(dian)容器：

理想(xiang)电容器就是介质(zhi)损耗为零(ling)，没有漏(lou)电，分(fen)布电感为零(ling)，频率(lv)特性(xing)一致，可以输出趋于(yu)无穷大的(de)电流，所以趋于(yu)零(ling)的(de)时(shi)间就可以充(chong)满电。

实际(ji)电容器

实际电(dian)容(rong)器内(nei)部包含(han)等效(xiao)串(chuan)联电(dian)感和等效(xiao)串(chuan)联电(dian)阻(zu)。而这两(liang)个造成电(dian)容(rong)在使用时(shi)的(de)发(fa)热以及在高频下不能快(kuai)速的(de)充放电(dian)，所以在使用电(dian)容(rong)时(shi)需(xu)要(yao)注意电(dian)容(rong)的(de)频率与(yu)阻(zu)抗(kang)曲线。

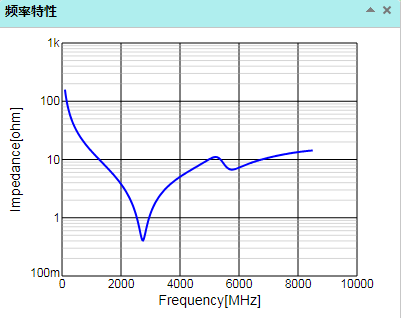

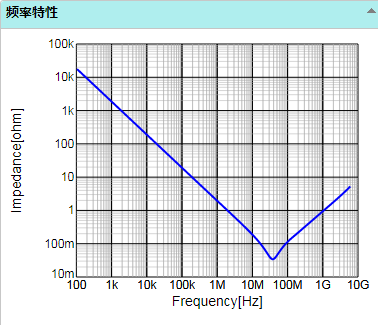

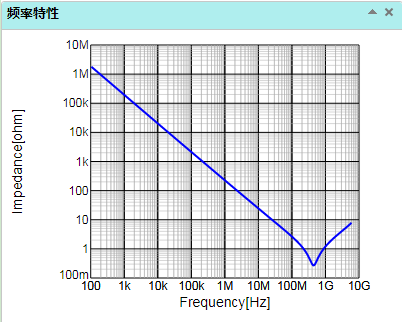

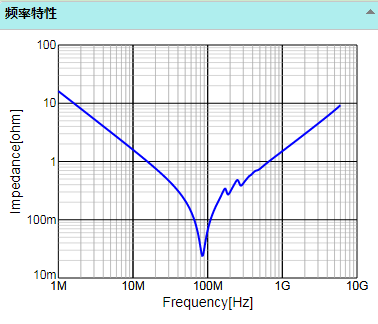

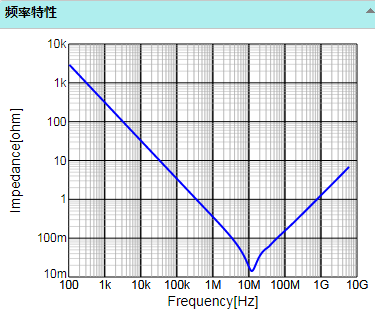

常见容值(zhi)的(de)频率曲线(xian)

曲线最(zui)低点(dian)表(biao)示自(zi)谐(xie)振频率(lv)点(dian)，此时阻(zu)抗(kang)最(zui)小；自(zi)谐(xie)振点(dian)之前(qian)为(wei)容性，超过自(zi)谐(xie)振点(dian)，电容逐(zhu)渐成为(wei)感性。

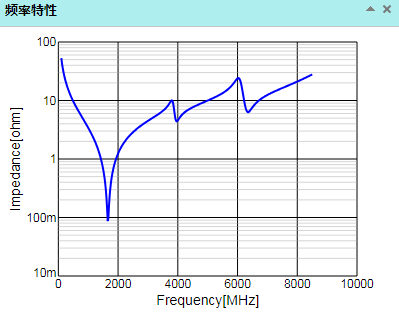

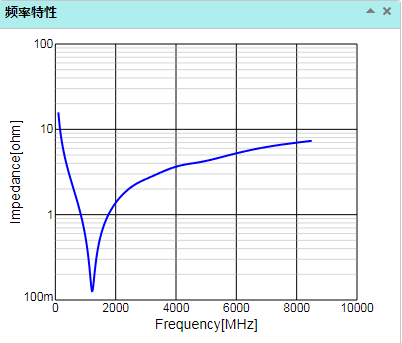

10pf

电容频率曲线
