场效应管(guan)一般的(de)晶体(ti)管(guan)是由(you)两种极(ji)(ji)性(xing)的(de)载流子,即多数(shu)载流子和反极(ji)(ji)性(xing)的(de)少(shao)数(shu)载流子参与导电(dian),因此(ci)称为双极(ji)(ji)型晶体(ti)管(guan),而FET仅是由(you)多数(shu)载流子参与导电(dian),它(ta)与双极(ji)(ji)型相反,也称为单极(ji)(ji)型晶体(ti)管(guan)。
它属于电压控制型半(ban)导体(ti)器件(jian),具有输入电阻高(108~109Ω)、噪(zao)声小、功耗低、动(dong)态范围大、易于集成、没(mei)有二次击穿现象、安全工作区域(yu)宽等优(you)点,现已成为双(shuang)极型晶(jing)体(ti)管和功率晶(jing)体(ti)管的强大竞争者。

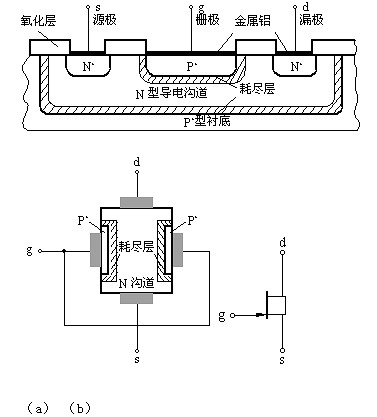

在(zai)两(liang)个高掺(chan)杂(za)的(de)P区(qu)(qu)中(zhong)间,夹着(zhe)一(yi)层低(di)掺(chan)杂(za)的(de)N区(qu)(qu)(N区(qu)(qu)一(yi)般做得很薄),形成(cheng)了两(liang)个PN结。在(zai)N区(qu)(qu)的(de)两(liang)端各做一(yi)个欧姆接触(chu)电(dian)极,在(zai)两(liang)个P区(qu)(qu)上(shang)也(ye)做上(shang)欧姆电(dian)极,并把这两(liang)P区(qu)(qu)连起(qi)来,就构成(cheng)了一(yi)个场(chang)效应管。如图所示:
N型导电沟道结型场效应管的电路符号
将(jiang)两个P区的引出(chu)线连在一起(qi)作为(wei)一个电极(ji)(ji),称(cheng)为(wei)栅(zha)极(ji)(ji)(g),在N型硅片两端各引出(chu)一个电极(ji)(ji),分别称(cheng)为(wei)源极(ji)(ji)(s)和(he)漏(lou)极(ji)(ji)(d),很薄的N区称(cheng)为(wei)导(dao)电沟道(dao)。共漏(lou)极(ji)(ji)放(fang)大(da)电路——源极(ji)(ji)输(shu)出(chu)器

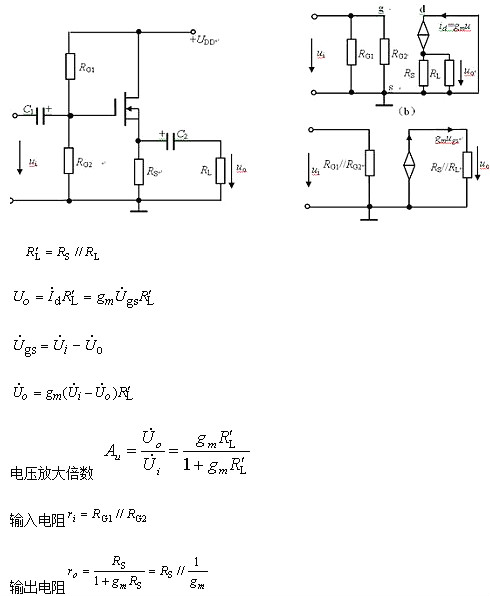

共漏极(ji)放(fang)大电路(lu)也具有电压放(fang)大倍数小于(yu)1,但(dan)接近(jin)1;输(shu)(shu)(shu)出电压与输(shu)(shu)(shu)入电压同(tong)相;输(shu)(shu)(shu)入电阻(zu)高,输(shu)(shu)(shu)出电阻(zu)低的特点(dian)。
将两(liang)个P区的(de)引出线(xian)连在(zai)一(yi)起作(zuo)为(wei)一(yi)个电(dian)极(ji)(ji),称(cheng)为(wei)栅极(ji)(ji),在(zai)N型硅片(pian)两(liang)端各引出一(yi)个电(dian)极(ji)(ji),分别称(cheng)为(wei)源(yuan)极(ji)(ji)和漏(lou)极(ji)(ji),很(hen)薄的(de)N区称(cheng)为(wei)导(dao)电(dian)沟(gou)道。共漏(lou)极(ji)(ji)放大(da)电(dian)路——源(yuan)极(ji)(ji)输(shu)出器。栅极(ji)(ji)简称(cheng)为(wei)G,源(yuan)极(ji)(ji)简称(cheng)为(wei)S,漏(lou)极(ji)(ji)简称(cheng)为(wei)D。
开漏形式电路的特点
1.利用外(wai)部(bu)电路的驱(qu)动能力(li),减少IC内部(bu)的驱(qu)动,?或驱(qu)动比芯片电源电压高的负载。
2.可以将多个开漏输出的Pin,连接到一条(tiao)线(xian)上。通过一只上拉电阻,在不增(zeng)加(jia)任何器件的情况下,形成“与逻辑”关(guan)系。这也是I2C,SMBus等(deng)总(zong)线(xian)判断总(zong)线(xian)占(zhan)用状态的原理。
3.由于漏级开路(lu),所以后级电(dian)(dian)(dian)路(lu)必须接(jie)一上(shang)拉电(dian)(dian)(dian)阻,上(shang)拉电(dian)(dian)(dian)阻的电(dian)(dian)(dian)源电(dian)(dian)(dian)压就可以决定输出(chu)电(dian)(dian)(dian)平(ping)。这(zhei)样就可以进行任意(yi)电(dian)(dian)(dian)平(ping)的转换了。
4.源(yuan)极开路(lu)提供了灵活的输出方式(shi),但是(shi)也(ye)有(you)其弱点(dian),就是(shi)带来上(shang)升沿的延(yan)时。因为上(shang)升沿是(shi)通过外(wai)接上(shang)拉无(wu)源(yuan)电(dian)(dian)阻(zu)对(dui)负载充电(dian)(dian),所以当电(dian)(dian)阻(zu)选择(ze)小时延(yan)时就小,但功耗大(da);反(fan)之延(yan)时大(da)功耗小。所以如果对(dui)延(yan)时有(you)要求,则建(jian)议用下降沿输出。
