贴片电阻的分类、贴片电阻怎么看大小与识别方法

什么是贴片电阻

贴片电(dian)(dian)阻(zu)(zu)(zu)(SMD Resistor)又名片式固定(ding)电(dian)(dian)阻(zu)(zu)(zu)器(Chip Fixed Resistor) ，是(shi)金属(shu)玻璃(li)釉电(dian)(dian)阻(zu)(zu)(zu)器中的一种。是(shi)将(jiang)金属(shu)粉和玻璃(li)釉粉混合，采(cai)用丝网印刷(shua)法(fa)印在基板上制成(cheng)的电(dian)(dian)阻(zu)(zu)(zu)器  。耐(nai)潮(chao)湿和高温(wen)， 温(wen)度系(xi)数小(xiao)。可(ke)大大节(jie)约(yue)电(dian)(dian)路(lu)空间成(cheng)本(ben)，使设计更精(jing)细化。

贴片电阻的分类

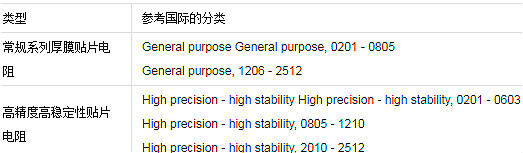

贴片电(dian)阻分(fen)为以下几大类(lei)：

贴片电阻的命名方式

国内贴片(pian)电(dian)阻的(de)命名方法：

1、5%精度的命名：RS-05K102JT

2、1%精度的命名：RS-05K1002FT

R －表示电(dian)阻

S －表示功率0402是(shi)(shi)1/16W、0603是(shi)(shi)1/10W、0805是(shi)(shi)1/8W、1206是(shi)(shi)1/4W、 1210是(shi)(shi)1/3W、1812是(shi)(shi)1/2W、2010是(shi)(shi)3/4W、2512是(shi)(shi)1W。

05 －表(biao)示(shi)(shi)尺寸(英寸)：02表(biao)示(shi)(shi)0402、03表(biao)示(shi)(shi)0603、05表(biao)示(shi)(shi)0805、06表(biao)示(shi)(shi)1206、1210表(biao)示(shi)(shi)1210、1812表(biao)示(shi)(shi)1812、10表(biao)示(shi)(shi)2010、12表(biao)示(shi)(shi)2512。

K －表示(shi)温度系数为(wei)100PPM,102－5%精度阻值表示法：前两位表示有效数字，第三位表示有多少(shao)个零(ling)，基(ji)本单(dan)位是Ω，102=1000Ω=1KΩ。

1002是1%阻值(zhi)表(biao)示(shi)法(fa)：前三位(wei)(wei)表(biao)示(shi)有效数字，第四位(wei)(wei)表(biao)示(shi)有多少个(ge)零，基本单位(wei)(wei)是Ω，1002=10000Ω=10KΩ。

J －表示精度为5%、F－表示精度为1%。

T －表示编带(dai)包装。

贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规(gui)用的最(zui)多的是±1%和(he)±5%，±5%精度的常规是(shi)用三(san)位(wei)(wei)数(shu)来表示例 例512，前面两位(wei)(wei)是(shi)有效数(shu)字，第三(san)位(wei)(wei)数(shu)2表示有多少个零，基本单(dan)位(wei)(wei)是(shi)Ω,这样就是(shi)5100欧，1000Ω=1KΩ,1000000Ω=1MΩ

为(wei)了区分±5%，±1%的电阻，于是±1%的电阻常规多数(shu)用4位数(shu)来表示 ，这(zhei)样(yang)前(qian)三位是表示有(you)效数字，第四位表示有(you)多少(shao)个零4531也就是4530Ω，也就等(deng)于4.53KΩ。

贴片电阻的特性

1、体积小，重量轻；

2、适(shi)应再流(liu)焊与波(bo)峰焊；

3、电性能稳定，可(ke)靠(kao)性高(gao)；

4、装(zhuang)配成本低，并(bing)与自动装(zhuang)贴设备匹(pi)配；

5、机(ji)械(xie)强(qiang)度高、高频特性优越。

贴片电阻-识别方法

贴片(pian)(pian)元(yuan)(yuan)件具有(you)体积小、重量轻、安装密度高，抗(kang)震性强(qiang)．抗(kang)干(gan)扰能(neng)力强(qiang)，高频特性好等(deng)优点，广泛(fan)应用于(yu)计算机、手机、电(dian)(dian)子辞典、医疗(liao)电(dian)(dian)子产品、摄录机、电(dian)(dian)子电(dian)(dian)度表及(ji)VCD机等(deng)。贴片(pian)(pian)元(yuan)(yuan)件按(an)其(qi)形状可分(fen)为矩形、圆柱形和异形三(san)类 [2]  。按(an)种类分(fen)有(you)电(dian)(dian)阻器(qi)(qi)(qi)、电(dian)(dian)容器(qi)(qi)(qi)，电(dian)(dian)感(gan)器(qi)(qi)(qi)、晶体管及(ji)小型集成(cheng)电(dian)(dian)路等(deng)。贴片(pian)(pian)元(yuan)(yuan)件与一般元(yuan)(yuan)器(qi)(qi)(qi)件的标称方(fang)法有(you)所(suo)不同(tong)。

下面主要(yao)谈(tan)谈(tan)片状电阻(zu)器的阻(zu)值标称法：

片状电(dian)阻(zu)(zu)器(qi)(qi)的阻(zu)(zu)值和一(yi)般(ban)电(dian)阻(zu)(zu)器(qi)(qi)一(yi)样，在(zai)电(dian)阻(zu)(zu)体(ti)上标明(ming)．共有三种阻(zu)(zu)值标称法(fa)，但标称方法(fa)与(yu)一(yi)般(ban)电(dian)阻(zu)(zu)器(qi)(qi)不完全一(yi)样。

1、数字索位标称法

(一般矩形片状电阻采(cai)用这种标称(cheng)法)

数(shu)字(zi)(zi)索位标称(cheng)法就(jiu)是在(zai)电阻体上用三位数(shu)字(zi)(zi)来标明其阻值。它的(de)第一位和第二位为有(you)效数(shu)字(zi)(zi)，第三位表示在(zai)有(you)效数(shu)字(zi)(zi)后面所加“0”的(de)个数(shu)．这一位不会出现字(zi)(zi)母。

例如(ru)：“472′’表示“4700Ω”；“151”表示“150Ω”。 如(ru)果是小(xiao)数(shu)(shu)．则(ze)用“R”表示“小(xiao)数(shu)(shu)点”．并占用一位有(you)(you)效数(shu)(shu)字，其余两位是有(you)(you)效数(shu)(shu)字。

例如(ru)：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。

2、色环标称法

(一般圆柱(zhu)形(xing)固(gu)定电阻器(qi)采用这种标(biao)称法)

贴片电阻与一般电阻一样，大(da)多采用四环(有(you)时三环)标明其阻值。第一环和第二(er)环是有(you)效(xiao)数字，第三环是倍率(色环代码如(ru)(ru)表(biao)1)。例如(ru)(ru)：“棕绿黑”表(biao)示(shi)”15Ω”；“蓝灰橙银(yin)”表(biao)示(shi)“68kΩ”误差±10%。

3、E96数字代码与字母混合标称法

数字(zi)(zi)代码与字(zi)(zi)母(mu)混合标称法也是采用(yong)三(san)(san)位(wei)标明电阻阻值，即“两(liang)位(wei)数字(zi)(zi)加一(yi)位(wei)字(zi)(zi)母(mu)”，其(qi)中两(liang)位(wei)数字(zi)(zi)表(biao)示的是E96系列电阻附表(biao)2。它的第三(san)(san)位(wei)是用(yong)字(zi)(zi)母(mu)代码表(biao)示的倍率(如(ru)表(biao)3)。例如(ru)：“51D”表(biao)示“332×103；332kΩ”；“249Y”表(biao)示“249×10-2；2.49"。

4、材料

金属膜 ， 合金等。

贴片电阻怎么看大小?

在电(dian)(dian)(dian)(dian)路的(de)(de)(de)(de)使用(yong)(yong)中，几(ji)乎(hu)是(shi)任何一(yi)个电(dian)(dian)(dian)(dian)子线路中都(dou)离不(bu)开贴片(pian)(pian)电(dian)(dian)(dian)(dian)阻(zu)(zu)(zu)(zu)的(de)(de)(de)(de)使用(yong)(yong)。贴片(pian)(pian)电(dian)(dian)(dian)(dian)阻(zu)(zu)(zu)(zu)的(de)(de)(de)(de)作(zuo)用(yong)(yong)，就是(shi)增(zeng)加电(dian)(dian)(dian)(dian)流通(tong)过的(de)(de)(de)(de)阻(zu)(zu)(zu)(zu)力的(de)(de)(de)(de)，从而限制(zhi)通(tong)过它所连(lian)支路的(de)(de)(de)(de)电(dian)(dian)(dian)(dian)流大(da)(da)小。但是(shi)，贴片(pian)(pian)电(dian)(dian)(dian)(dian)阻(zu)(zu)(zu)(zu)由于应用(yong)(yong)电(dian)(dian)(dian)(dian)路的(de)(de)(de)(de)不(bu)同，对它阻(zu)(zu)(zu)(zu)值的(de)(de)(de)(de)要求也不(bu)一(yi)样的(de)(de)(de)(de)，因此，学(xue)会看贴片(pian)(pian)电(dian)(dian)(dian)(dian)阻(zu)(zu)(zu)(zu)的(de)(de)(de)(de)大(da)(da)小是(shi)非常(chang)重要的(de)(de)(de)(de)一(yi)个方面。那么贴片(pian)(pian)电(dian)(dian)(dian)(dian)阻(zu)(zu)(zu)(zu)怎么看大(da)(da)小呢(ni)?

贴片电阻大小的区分方法：

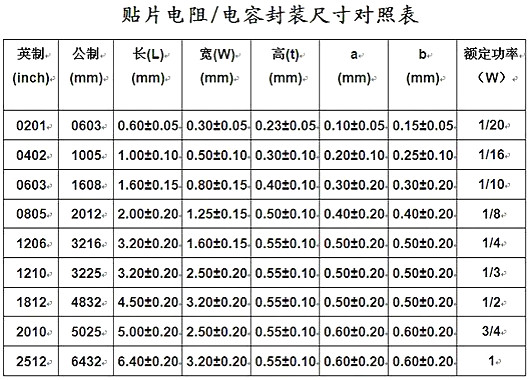

根据贴片电阻外形体(ti)积的大小，有9种封装尺寸(cun)，不(bu)同的封装尺寸(cun)，它的额(e)定功率也不(bu)一样。贴片电容(rong)的封装尺寸(cun)和贴片电阻一样。

贴片电(dian)阻(zu)的(de)(de)(de)封装尺寸(cun)用4位(wei)(wei)的(de)(de)(de)整数表(biao)(biao)(biao)示(shi)(shi)(shi)。前面(mian)两位(wei)(wei)表(biao)(biao)(biao)示(shi)(shi)(shi)贴片电(dian)阻(zu)的(de)(de)(de)长度(du)，后(hou)面(mian)两位(wei)(wei)表(biao)(biao)(biao)示(shi)(shi)(shi)贴片电(dian)阻(zu)的(de)(de)(de)宽度(du)。根(gen)据长度(du)单位(wei)(wei)的(de)(de)(de)不(bu)同有(you)两种表(biao)(biao)(biao)示(shi)(shi)(shi)方法(fa)，即(ji)英制表(biao)(biao)(biao)示(shi)(shi)(shi)法(fa)和(he)公(gong)制表(biao)(biao)(biao)示(shi)(shi)(shi)法(fa)。例如：0603是(shi)英制表(biao)(biao)(biao)示(shi)(shi)(shi)法(fa)，表(biao)(biao)(biao)示(shi)(shi)(shi)长度(du)为0.06英寸(cun)，宽度(du)为0.03英寸(cun);又如：1005是(shi)公(gong)制表(biao)(biao)(biao)示(shi)(shi)(shi)法(fa)，表(biao)(biao)(biao)示(shi)(shi)(shi)长度(du)为1.0毫米，宽度(du)为0.5毫米。业内的(de)(de)(de)惯(guan)例是(shi)用英制表(biao)(biao)(biao)示(shi)(shi)(shi)。目前最小(xiao)的(de)(de)(de)贴片电(dian)阻(zu)为0201，最大(da)的(de)(de)(de)为2512。

贴片电(dian)阻阻值误差精(jing)度有(you)±1%、±2%、±5%、±10%精(jing)度，常规用的最多的是(shi)(shi)±1%和±5%。±5%精(jing)度的常规是(shi)(shi)用三位数(shu)来(lai)表示例(li) 例(li)512，前(qian)面两位是(shi)(shi)有(you)效数(shu)字，第三位数(shu)2表示有(you)多少个零，基本单位是(shi)(shi)Ω,这样就是(shi)(shi)5100欧(ou)，1000Ω=1KΩ,1000000Ω=1MΩ。

为了区分±5%，±1%的电阻，于(yu)(yu)是±1%的电阻常规(gui)多(duo)(duo)数(shu)(shu)用4位(wei)数(shu)(shu)来表示(shi)(shi)。这样前三位(wei)是表示(shi)(shi)有(you)效数(shu)(shu)字，第四(si)位(wei)表示(shi)(shi)有(you)多(duo)(duo)少个零4531也(ye)就是4530Ω，也(ye)就等于(yu)(yu)4.53KΩ。

关(guan)(guan)于贴片电阻(zu)怎么看大小(xiao)这(zhei)个问题，今天冠发小(xiao)编就(jiu)为大家(jia)介绍这(zhei)里。贴片电阻(zu)的阻(zu)值大小(xiao)一般还(hai)与温度，材料，长度，还(hai)有横截面积(ji)有关(guan)(guan)，所以(yi)，大家(jia)在选(xuan)择(ze)时，一定(ding)要结(jie)合各(ge)方面的因(yin)素综(zong)合考虑。
