解析电(dian)源交叉调(diao)整(zheng)率问题与多路输出电(dian)源交叉调(diao)整(zheng)率无源设计方(fang)法-KIA MOS管
信息来源：本站 日(ri)期：2019-06-18
电(dian)源(yuan)(yuan)(yuan)(yuan)是将(jiang)其(qi)它形式(shi)的(de)(de)(de)能转换成(cheng)电(dian)能的(de)(de)(de)装置(zhi)。电(dian)源(yuan)(yuan)(yuan)(yuan)自“磁生电(dian)”原理，由水力、风(feng)力、海潮、水坝水压(ya)差、太阳能等(deng)可再生能源(yuan)(yuan)(yuan)(yuan)，及(ji)烧煤炭(tan)、油渣等(deng)产生电(dian)力来源(yuan)(yuan)(yuan)(yuan)。常见的(de)(de)(de)电(dian)源(yuan)(yuan)(yuan)(yuan)是干电(dian)池(chi)（直流电(dian)）与家用的(de)(de)(de)110V-220V 交流电(dian)源(yuan)(yuan)(yuan)(yuan)。
当(dang)选(xuan)择一个(ge)可从单(dan)电源(yuan)产生多(duo)输出(chu)的(de)系统拓扑时，反(fan)激(ji)式电源(yuan)是一个(ge)明(ming)智的(de)选(xuan)择。由于每个(ge)变压(ya)器绕组(zu)上的(de)电压(ya)与该绕组(zu)中(zhong)的(de)匝(za)数(shu)成比例(li)，因此(ci)可以通(tong)过匝(za)数(shu)来轻松(song)设置每个(ge)输出(chu)电压(ya)。在理想情况下，如果调(diao)节其(qi)中(zhong)一个(ge)输出(chu)电压(ya)，则所有其(qi)他输出(chu)将按照匝(za)数(shu)进行缩放，并保持稳定。
在现(xian)实情况中(zhong)，寄(ji)生元件会(hui)共(gong)同(tong)降(jiang)低未调节输出的负载调整。我将(jiang)进(jin)一步探讨寄(ji)生电(dian)感的影响，以及如何(he)使(shi)用(yong)同(tong)步整流代替(ti)二极管来(lai)大幅提高反激式(shi)电(dian)源(yuan)的交叉调整率。

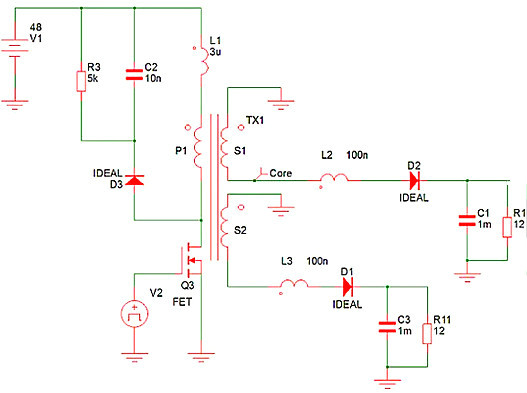

例如，一个(ge)反激式电(dian)(dian)源可(ke)分别从一个(ge)48V输入产生两个(ge)1 A的(de)(de)(de)12V输出(chu)(chu)(chu)，如图(tu)1的(de)(de)(de)简化仿真模(mo)(mo)型(xing)所示。理(li)想的(de)(de)(de)二(er)极管模(mo)(mo)型(xing)具有零正向(xiang)压(ya)降，电(dian)(dian)阻可(ke)忽(hu)略不计。变压(ya)器(qi)绕组电(dian)(dian)阻可(ke)忽(hu)略不计，只有与变压(ya)器(qi)引线串联的(de)(de)(de)寄生电(dian)(dian)感(gan)(gan)才能建(jian)模(mo)(mo)。这些(xie)电(dian)(dian)感(gan)(gan)是(shi)变压(ya)器(qi)内的(de)(de)(de)漏(lou)电(dian)(dian)感(gan)(gan)，以及印刷电(dian)(dian)路板(ban)（PCB）印制线和(he)二(er)极管内的(de)(de)(de)寄生电(dian)(dian)感(gan)(gan)。当设置这些(xie)电(dian)(dian)感(gan)(gan)时，两个(ge)输出(chu)(chu)(chu)相(xiang)互跟踪(zong)，因为当二(er)极管在开关(guan)周期(qi)的(de)(de)(de)1-D部分导(dao)通时，变压(ya)器(qi)的(de)(de)(de)全耦合会促使(shi)两个(ge)输出(chu)(chu)(chu)相(xiang)等(deng)。
图1 该反激式简(jian)化模型模拟了漏(lou)电(dian)感对输(shu)出电(dian)压调节的影响
考虑一下，当(dang)您将100 nH的漏(lou)(lou)电感引入变压(ya)器(qi)的两根二次引线，并且将3μH的漏(lou)(lou)电与初(chu)级绕组串联时(shi)，将会发生什么。这些电感可(ke)在电流(liu)路(lu)径中(zhong)建立寄生电感，其中(zhong)包括变压(ya)器(qi)内部的漏(lou)(lou)电感以及PCB和其他元件中(zhong)的电感。当(dang)初(chu)始(shi)(shi)场(chang)效(xiao)应晶体管（FET）关(guan)断时(shi)，初(chu)始(shi)(shi)漏(lou)(lou)电感仍然(ran)有电流(liu)流(liu)动，而次级漏(lou)(lou)电感开(kai)启初(chu)始(shi)(shi)条件为(wei)0 A的1-D周(zhou)期。
变(bian)压(ya)器磁芯上(shang)出现(xian)基座(zuo)电(dian)(dian)(dian)压(ya)，所有(you)绕组共用。该基座(zuo)电(dian)(dian)(dian)压(ya)使初(chu)级(ji)漏电(dian)(dian)(dian)中的电(dian)(dian)(dian)流(liu)斜(xie)降(jiang)至0 A，并使次级(ji)漏电(dian)(dian)(dian)电(dian)(dian)(dian)流(liu)斜(xie)升以将电(dian)(dian)(dian)流(liu)传输(shu)(shu)到(dao)负载。当两个(ge)重载输(shu)(shu)出时，电(dian)(dian)(dian)流(liu)在(zai)整个(ge)1-D周期持续流(liu)动，输(shu)(shu)出电(dian)(dian)(dian)压(ya)平衡良好，如(ru)图2所示。然而，当一个(ge)重载输(shu)(shu)出和另一个(ge)轻(qing)载输(shu)(shu)出时，轻(qing)载输(shu)(shu)出上(shang)的输(shu)(shu)出电(dian)(dian)(dian)容倾向于(yu)从(cong)该基座(zuo)电(dian)(dian)(dian)压(ya)发(fa)生(sheng)峰值充电(dian)(dian)(dian)；因为(wei)电(dian)(dian)(dian)流(liu)迅速(su)回升到(dao)零，其输(shu)(shu)出二极管(guan)将停(ting)止导通(tong)。请参见(jian)图3中的波(bo)形(xing)。这些寄生(sheng)电(dian)(dian)(dian)感的峰值充电(dian)(dian)(dian)交叉调节影响(xiang)通(tong)常比整流(liu)器正向压(ya)降(jiang)单独引起(qi)的要差得多。

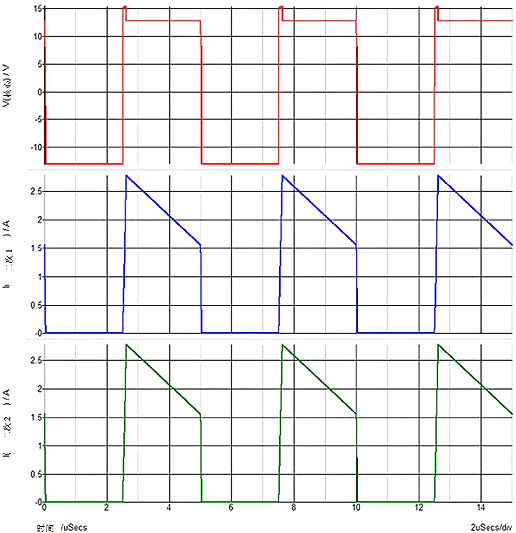

图2 输出(chu)施加重载时，次级(ji)绕组电流(liu)在两(liang)个次级(ji)绕组中流(liu)动

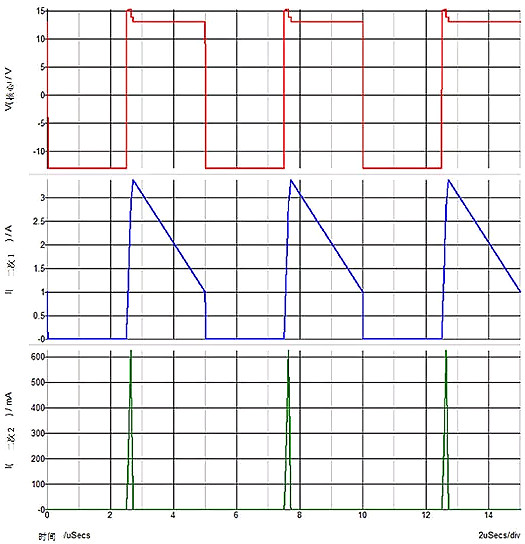

图3 重载次级(ji)1和轻载次级(ji)2，基(ji)座电压对次级(ji)2的(de)输出电容器进行峰(feng)值充电
无论负(fu)载如何，同步(bu)整流器(qi)有助于通过在整个1-D周期(qi)内强制电(dian)流流入两个绕(rao)组来减轻此问(wen)题。

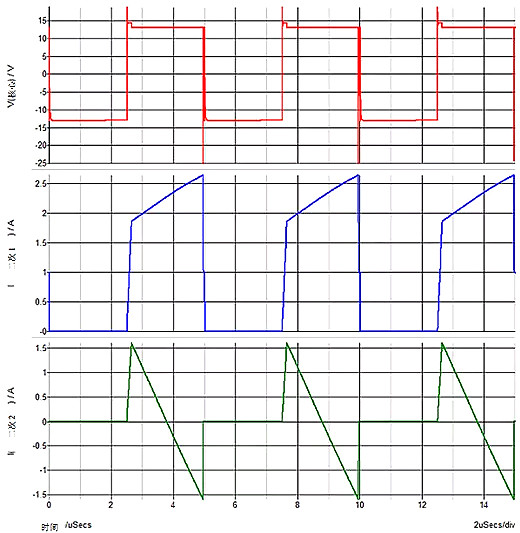

图4显(xian)示了具(ju)有(you)与图3相(xiang)(xiang)同负载条件(jian)的波形，但用理想的同步整(zheng)流器代替了理想的二(er)极管。由于同步整(zheng)流器在基座(zuo)电压降低后(hou)保(bao)持良(liang)好状态，因此即使出现(xian)严重不平衡的负载，两个输出电压也能(neng)很(hen)好地相(xiang)(xiang)互跟踪。
虽然(ran)次级2的平均电流(liu)非常小，但均方根（RMS）含量仍然(ran)可(ke)以相当高。这是(shi)因为，与图3中的理想二极管不同(tong)，同(tong)步整流(liu)器在整个1-D周(zhou)期期间(jian)可(ke)强(qiang)制连续电流(liu)流(liu)动(dong)。有趣的是(shi)，电流(liu)在这一周(zhou)期的大部分时间(jian)内必须是(shi)负的，以保(bao)证(zheng)低(di)平均电流(liu)。
显(xian)然，您牺牲更佳(jia)的调节以(yi)实现(xian)更高的循环电流。然而，这并不一(yi)定意(yi)味着总损(sun)耗会更高。同步整流器的正向压降通(tong)常(chang)(chang)远低(di)于二(er)极管(guan)，因此同步整流器在较高负载下的效率通(tong)常(chang)(chang)要好得多。
图4 用(yong)同(tong)步(bu)整流(liu)器代替二极管以强制(zhi)电(dian)流(liu)在两个次级绕(rao)组中流(liu)动(dong)

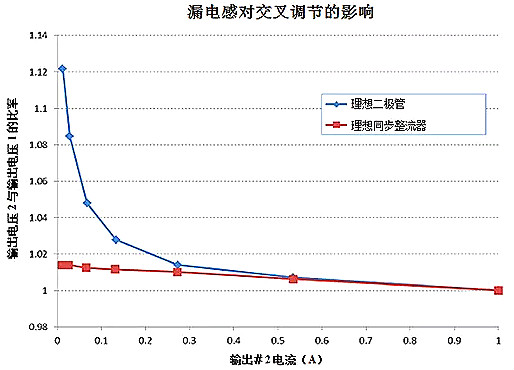

您可(ke)以在(zai)(zai)图(tu)5中看到(dao)对交叉调节(jie)的(de)(de)影(ying)响。1号(hao)输出上的(de)(de)负载在(zai)(zai)1A时(shi)保持稳定，而2号(hao)输出上的(de)(de)负载则在(zai)(zai)10 mA到(dao)1A之间起伏。在(zai)(zai)低于100 mA的(de)(de)负载下(xia)，当使用(yong)二极管(guan)时(shi)，由于基座电压峰值充电的(de)(de)影(ying)响，交叉调节(jie)严重降低。请(qing)记住，您之所以只看到漏电(dian)感的影响(xiang)，是因为在这些模拟中使(shi)(shi)用(yong)的是理想(xiang)(xiang)的二极管和(he)(he)理想(xiang)(xiang)的同(tong)步整(zheng)流器。当考(kao)虑电(dian)阻(zu)和(he)(he)整(zheng)流器的正向压降(jiang)影响(xiang)时，使(shi)(shi)用(yong)同(tong)步整(zheng)流器的优势会进一(yi)步凸显。
因此(ci)，为(wei)了在多输出反(fan)激式电源中实现卓(zhuo)越的交叉调(diao)节(jie)效果，请(qing)考虑使用(yong)同步(bu)整流器。此(ci)外，您还可能提高电源的效率。
图(tu)5 两(liang)个输出(chu)之间的(de)交叉(cha)调(diao)节
其(qi)中1号输出上(shang)的(de)1-A负载保持稳定，而2号输出上(shang)的(de)负载不断(duan)变(bian)化(hua)，从而凸显了同(tong)步整流器如何减轻漏电感的(de)影(ying)响。
反激(ji)电(dian)源(yuan)(yuan)多(duo)路(lu)输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)交叉调(diao)整(zheng)率(lv)的(de)(de)(de)产生原因和改(gai)进方法，理论上反激(ji)电(dian)源(yuan)(yuan)比正激(ji)电(dian)源(yuan)(yuan)更(geng)使用于(yu)多(duo)路(lu)输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)，但实际上反击电(dian)源(yuan)(yuan)的(de)(de)(de)多(duo)路(lu)输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)交叉调(diao)整(zheng)率(lv)比正激(ji)电(dian)源(yuan)(yuan)更(geng)难做(zuo)，理解交叉调(diao)整(zheng)率(lv)非常重(zhong)要(yao)的(de)(de)(de)一点(dian)是(shi)，传递(di)到(dao)副(fu)边(bian)(bian)的(de)(de)(de)电(dian)流是(shi)如何被(bei)副(fu)边(bian)(bian)的(de)(de)(de)多(duo)路(lu)输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)所(suo)分配(pei)的(de)(de)(de)，文中会(hui)(hui)指出(chu)(chu)(chu)最(zui)初传递(di)到(dao)副(fu)边(bian)(bian)电(dian)流的(de)(de)(de)大多(duo)数会(hui)(hui)传递(di)到(dao)漏(lou)感最(zui)小的(de)(de)(de)那一路(lu)输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)。如果(guo)这一路(lu)没有用做(zuo)开关管(guan)PWM的(de)(de)(de)反馈控制，那么它的(de)(de)(de)峰值就会(hui)(hui)很(hen)高。相反，如果(guo)这一路(lu)用于(yu)开关管(guan)PWM的(de)(de)(de)反馈控制，那么其他(ta)路(lu)的(de)(de)(de)输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)就会(hui)(hui)受到(dao)降低。
另外(wai)一个(ge)于交(jiao)叉(cha)调(diao)整率相(xiang)关(guan)的(de)(de)非常(chang)重要(yao)的(de)(de)特征就(jiu)是(shi)非反馈绕组输出的(de)(de)匝(za)数。具体(ti)来(lai)讲，为(wei)了保(bao)正输出电(dian)(dian)压(ya)(ya)在规定的(de)(de)误差范围内(nei)，需(xu)要(yao)增(zeng)加或减少(shao)他们(men)的(de)(de)匝(za)数或者是(shi)调(diao)节(jie)反馈反馈绕组的(de)(de)输出。为(wei)了使所有的(de)(de)输出在一定的(de)(de)误差范围内(nei)，这必然(ran)会增(zeng)加调(diao)试(shi)的(de)(de)时间(jian)。在许多情况下(xia)，往往需(xu)要(yao)增(zeng)加额外(wai)的(de)(de)线(xian)性或开关(guan)稳压(ya)(ya)电(dian)(dian)路(lu)来(lai)解决由于交(jiao)叉(cha)调(diao)整率带来(lai)多路(lu)输出电(dian)(dian)压(ya)(ya)不能达到规定误差范围内(nei)的(de)(de)问题(ti)。
很多(duo)人做反激电源(yuan)时都(dou)遇到这个问题，一(yi)路(lu)(lu)(lu)输出(chu)稳定性非(fei)常好(hao)，但(dan)多(duo)路(lu)(lu)(lu)输出(chu)时没(mei)有直接(jie)取(qu)反馈的(de)(de)路(lu)(lu)(lu)的(de)(de)电压(ya)会随其(qi)他路(lu)(lu)(lu)的(de)(de)负载变化而(er)剧烈变化，这是什么(me)原因呢(ni)？

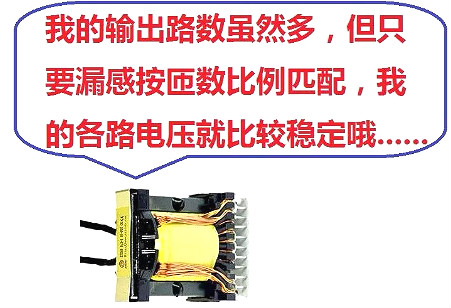

原(yuan)来，在MOS关(guan)断(duan)，次级输出(chu)(chu)时能量的(de)(de)(de)分配(pei)(pei)是(shi)有规律(lv)的(de)(de)(de)，它是(shi)按漏(lou)感(gan)的(de)(de)(de)大小来分配(pei)(pei)，具体是(shi)按匝比的(de)(de)(de)平(ping)方来分配(pei)(pei)（这个可以(yi)证明(ming)，把其他路等(deng)效到(dao)一路就可得出(chu)(chu)结(jie)果）如：5V 3匝，漏(lou)感(gan)1uH，12V 7匝，如果漏(lou)感(gan)为(wei)（7/3）（平(ping)方）*1=5.4uH，则(ze)两路输出(chu)(chu)的(de)(de)(de)电(dian)流变化率是(shi)一样(yang)的(de)(de)(de)，没有交叉调(diao)整率的(de)(de)(de)问题，但(dan)如果漏(lou)感(gan)不匹配(pei)(pei)时，就会有很多方面影响到(dao)输出(chu)(chu)调(diao)整率：
1.次级漏(lou)感，这是明显(xian)的；
2.输入电(dian)(dian)压，如果设计不是很连续，则在高压时进入DCM状态，DCM时由于电(dian)(dian)流没有(you)后(hou)面的平台(tai)，漏感影响更(geng)显著(zhu)。
改进方法(fa)：
1. 变压器工艺，让(rang)功(gong)(gong)率(lv)比较(jiao)大，电压比较(jiao)低(di)的(de)绕组(zu)最靠(kao)近初(chu)级，其漏(lou)感最小，电压比较(jiao)高，功(gong)(gong)率(lv)比较(jiao)小的(de)远离初(chu)级，这样就增加了其漏(lou)感。
2. 电路方法，电压输出(chu)较高的(de)绕组在整流管前面加(jia)一(yi)个(ge)小的(de)磁珠(zhu)或一(yi)个(ge)小的(de)电感，人为增加(jia)其漏感，这样电流的(de)变化率就接(jie)近(jin)于主输出(chu)，电压就稳定。
3. 电(dian)压(ya)相近(jin)的输出，如(ru)：3.3V、5V，按(an)我们的解释其漏(lou)感应该差别很小(xiao)，这时就要(yao)把这两个绕(rao)(rao)组绕(rao)(rao)在同一层里面，甚至有时候(hou)5V要(yao)借用3.3的绕(rao)(rao)组，也就是(shi)所谓的堆叠绕(rao)(rao)法，来保证其漏(lou)感比。
另(ling)外(wai)有时(shi)候电(dian)压不平(ping)衡是由于算出(chu)(chu)的(de)(de)(de)匝(za)(za)(za)(za)数(shu)不为整(zheng)数(shu)造成的(de)(de)(de)，如(ru)半匝(za)(za)(za)(za)，当(dang)然半匝(za)(za)(za)(za)是有办法绕的(de)(de)(de)，但(dan)半匝(za)(za)(za)(za)的(de)(de)(de)绕法也(ye)是很危险的(de)(de)(de)（可参考其他资料），这时(shi)我们可以通过(guo)二极管的(de)(de)(de)压降来调整(zheng)，如(ru)12V用7匝(za)(za)(za)(za)，5V用3匝(za)(za)(za)(za)，如(ru)果发现12V偏高，则12V借用5V的(de)(de)(de)3匝(za)(za)(za)(za)，但(dan)剩下的(de)(de)(de)4匝(za)(za)(za)(za)的(de)(de)(de)起点从5V输出(chu)(chu)的(de)(de)(de)整(zheng)流(liu)管后面(mian)连接，则12V的(de)(de)(de)整(zheng)流(liu)管的(de)(de)(de)压降为两组输出(chu)(chu)整(zheng)流(liu)管的(de)(de)(de)压降和，如(ru)：0.5（5V）+0.7（12V）=1.2V，另(ling)外(wai)12V输出(chu)(chu)负载变(bian)化(hua)时(shi)，其电(dian)流(liu)必然引起5V整(zheng)流(liu)管的(de)(de)(de)压降变(bian)化(hua)，也(ye)就是5V输出(chu)(chu)变(bian)化(hua)，而5V的(de)(de)(de)变(bian)化(hua)会通过(guo)反(fan)馈调整(zheng)，这样也(ye)间(jian)接控制了12V。
多(duo)路输(shu)出反(fan)激(ji)变(bian)换器(qi)往往只(zhi)对主(zhu)输(shu)出采用(yong)闭(bi)环反(fan)馈稳压(ya)，而辅(fu)(fu)输(shu)出则开环不(bu)反(fan)馈。当(dang)变(bian)压(ya)器(qi)为理想(xiang)以(yi)(yi)及二极管压(ya)降可(ke)忽(hu)略时(shi)(shi)，在连续导通CCM模(mo)式(shi)下，多(duo)路输(shu)出反(fan)激(ji)变(bian)换器(qi)的主(zhu)、辅(fu)(fu)输(shu)出的电(dian)压(ya)都比较稳定。但由于变(bian)压(ya)器(qi)的非理想(xiang)性(存在漏(lou)感以(yi)(yi)及线圈(quan)电(dian)阻)以(yi)(yi)及二极管压(ya)降不(bu)可(ke)忽(hu)略，当(dang)主(zhu)、辅(fu)(fu)输(shu)出负载(zai)发生(sheng)变(bian)化时(shi)(shi)，辅(fu)(fu)输(shu)出由于开环，其输(shu)出电(dian)压(ya)会发生(sheng)较大变(bian)化，交叉调整率(lv)比较差。
对于(yu)多路输(shu)出的(de)情况,通常(chang)只(zhi)有输(shu)出电压低、输(shu)出电流变(bian)化范围大的(de)一路作为主(zhu)电路进行(xing)反馈调节控(kong)制(zhi),以保(bao)证在输(shu)入电压及(ji)负载变(bian)化时保(bao)持输(shu)出电压稳(wen)定(ding)。理想情况下,辅助(zhu)输出电(dian)压与主输出电(dian)压满足变压器匝数(shu)比的关系,即只要使主输出电(dian)压保(bao)持稳定(ding),则辅助(zhu)输出电(dian)压也能保(bao)持稳定(ding)。
但(dan)实(shi)际上由(you)于受变压(ya)器各个绕组间的漏感、绕组的电(dian)阻、电(dian)流回路寄生(sheng)参(can)数等(deng)的影响,辅助(zhu)输出(chu)电(dian)压(ya)随输出(chu)负载的变化(hua)(hua)而变化(hua)(hua)。通常当主(zhu)输(shu)(shu)(shu)出(chu)满(man)载(zai)(zai),辅(fu)助输(shu)(shu)(shu)出(chu)轻载(zai)(zai)时(shi),辅(fu)助输(shu)(shu)(shu)出(chu)电(dian)(dian)压将(jiang)升(sheng)高; 而当主(zhu)输(shu)(shu)(shu)出(chu)轻载(zai)(zai),辅(fu)助输(shu)(shu)(shu)出(chu)满(man)载(zai)(zai)时(shi),辅(fu)助输(shu)(shu)(shu)出(chu)电(dian)(dian)压将(jiang)降低(di)。 这(zhei)就是多(duo)路输(shu)(shu)(shu)出(chu)的负载(zai)(zai)交叉(cha)调整(zheng)率问题。
目前,改进(jin)多(duo)路输出开(kai)关电源(yuan)(yuan)的交叉调(diao)整率(lv)的方(fang)法可分为无源(yuan)(yuan)和(he)有源(yuan)(yuan)两(liang)类。有源(yuan)(yuan)的方(fang)法(加后级(ji)调(diao)节(jie)控(kong)制) 虽然具(ju)有高稳压精度,但电源(yuan)(yuan)的可靠(kao)性(xing)、效(xiao)率(lv)和(he)复杂性(xing)不如无源(yuan)(yuan)的方(fang)法好(hao)。
1. 输出(chu)电压加权反馈(kui)控制
利用加权的(de)(de)(de)(de)原理(li),把主(zhu)输(shu)出电(dian)压(ya)和辅助输(shu)出电(dian)压(ya)按一定的(de)(de)(de)(de)权重比例进行取样反馈,从而使辅助输(shu)出电(dian)压(ya)也能(neng)像主(zhu)输(shu)出电(dian)压(ya)一样,能(neng)够对占空比起(qi)到一定的(de)(de)(de)(de)调节作用,使辅助输(shu)出电(dian)压(ya)的(de)(de)(de)(de)变(bian)化(hua)得(de)到一定程(cheng)度的(de)(de)(de)(de)改善(shan),从而提高输(shu)出电(dian)压(ya)的(de)(de)(de)(de)交(jiao)叉调整(zheng)率(lv)。
2. 各(ge)路输出滤波电感的耦合
通过(guo)电(dian)感(gan)耦合(he),使多(duo)路输(shu)出(chu)电(dian)流变化量相互(hu)感(gan)应(ying),改(gai)善电(dian)感(gan)电(dian)流脉(mai)动(dong),从而保持多(duo)路输(shu)出(chu)电(dian)压间的比(bi)例(li)关系(xi),改(gai)善负(fu)载交叉调整率。
3. 变压器(qi)各绕组耦合优化
对(dui)多路输(shu)(shu)(shu)出(chu)的(de)(de)(de)(de)电(dian)源,其(qi)输(shu)(shu)(shu)出(chu)阻抗(kang)直(zhi)接决定了输(shu)(shu)(shu)出(chu)电(dian)压(ya)的(de)(de)(de)(de)变化,输(shu)(shu)(shu)出(chu)阻抗(kang)与各输(shu)(shu)(shu)出(chu)绕(rao)(rao)(rao)组间(jian)的(de)(de)(de)(de)漏(lou)感成正比,而初、次级绕(rao)(rao)(rao)组的(de)(de)(de)(de)耦(ou)合程度(du)对(dui)输(shu)(shu)(shu)出(chu)阻抗(kang)也有很大影响,所以设(she)计多路输(shu)(shu)(shu)出(chu)高频(pin)变压(ya)器要使各输(shu)(shu)(shu)出(chu)绕(rao)(rao)(rao)组间(jian)紧(jin)密(mi)耦(ou)合,且输(shu)(shu)(shu)出(chu)电(dian)流变化范围大的(de)(de)(de)(de)绕(rao)(rao)(rao)组(主(zhu)输(shu)(shu)(shu)出(chu)绕(rao)(rao)(rao)组) 与初级绕(rao)(rao)(rao)组要耦(ou)合的(de)(de)(de)(de)最好,这些都有利(li)于提高交(jiao)叉调整率(lv)。
4. 钳位电路(lu)的设计
漏感会导致变压器(qi)电(dian)压的尖(jian)峰(feng),对于反激变换器(qi),该尖(jian)峰(feng)会直接引起辅助输出(chu)轻(qing)载时输出(chu)电(dian)压(ya)的(de)攀升。如果能保持嵌位电(dian)压(ya)的(de)大小略高(gao)于次(ci)级反射(she)电(dian)压(ya),则多路(lu)输出(chu)反激式开关电(dian)源(yuan)(yuan)的(de)交(jiao)叉调整(zheng)率(lv)能得到极大的(de)改进。四(si)种改善多路(lu)输出(chu)开关电(dian)源(yuan)(yuan)交(jiao)叉调整(zheng)率(lv)的(de)无(wu)源(yuan)(yuan)设计方(fang)法。
