lm7805三端稳压

lm7805三端稳(wen)(wen)压(ya)。电子产品中，常(chang)见的(de)(de)三端稳(wen)(wen)压(ya)集成电路(lu)有(you)正电压(ya)输出(chu)(chu)的(de)(de)lm78 ×× 系列和负电压(ya)输出(chu)(chu)的(de)(de)lm79××系列。顾(gu)名(ming)思义，三端IC是指这种稳(wen)(wen)压(ya)用的(de)(de)集成电路(lu)，只有(you)三条引脚输出(chu)(chu)，分(fen)别(bie)是输入端、接地端和输出(chu)(chu)端。它(ta)的(de)(de)样子像是普通的(de)(de)三极(ji)管，TO- 220 的(de)(de)标准封装，也有(you)lm9013样子的(de)(de)TO-92封装。

lm7805三端稳压应用电路

lm7805系列集成(cheng)稳压(ya)(ya)器(qi)的(de)典(dian)型应(ying)用电(dian)路(lu)如下图所示，这是一个输(shu)出正5V直流电(dian)压(ya)(ya)的(de)稳压(ya)(ya)电(dian)源(yuan)电(dian)路(lu)。IC采用集成(cheng)稳压(ya)(ya)器(qi)7805，C1、C2分别为输(shu)入端和(he)输(shu)出端滤波电(dian)容，RL为负载电(dian)阻(zu)。当输(shu)出电(dian)流较大(da)时，7805应(ying)配上散热板。

下图为提(ti)高(gao)输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)电(dian)压(ya)(ya)(ya)的(de)应用电(dian)路(lu)。稳(wen)(wen)(wen)压(ya)(ya)(ya)二(er)(er)极(ji)(ji)(ji)管(guan)VD1串接在78XX稳(wen)(wen)(wen)压(ya)(ya)(ya)器2脚与(yu)地之间，可使输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)电(dian)压(ya)(ya)(ya)Uo得到(dao)一定的(de)提(ti)高(gao)，输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)电(dian)压(ya)(ya)(ya)Uo为lm7805稳(wen)(wen)(wen)压(ya)(ya)(ya)器输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)电(dian)压(ya)(ya)(ya)与(yu)稳(wen)(wen)(wen)压(ya)(ya)(ya)二(er)(er)极(ji)(ji)(ji)管(guan)VC1稳(wen)(wen)(wen)压(ya)(ya)(ya)值之和(he)。VD2是输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)保(bao)护(hu)二(er)(er)极(ji)(ji)(ji)管(guan)，一旦输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)电(dian)压(ya)(ya)(ya)低于VD1稳(wen)(wen)(wen)压(ya)(ya)(ya)值时，VD2导通(tong)，将输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)电(dian)流(liu)旁路(lu)，保(bao)护(hu)7800稳(wen)(wen)(wen)压(ya)(ya)(ya)器输(shu)(shu)(shu)(shu)出(chu)(chu)(chu)级不被损坏。

下图为输(shu)(shu)出电压(ya)可(ke)在一定范围(wei)内调(diao)节的(de)(de)应用电路(lu)。由于R1、RP电阻网络的(de)(de)作用，使得输(shu)(shu)出电压(ya)被提高，提高的(de)(de)幅度取决于RP与(yu)R1的(de)(de)比值。调(diao)节电位(wei)器(qi)RP，即可(ke)一定范围(wei)内调(diao)节输(shu)(shu)出电压(ya)。当RP=0时，输(shu)(shu)出电压(ya)Uo等(deng)于lm7805稳压(ya)器(qi)输(shu)(shu)出电压(ya)；当RP逐步(bu)增大时，Uo也(ye)随之逐步(bu)提高。

下图为(wei)扩(kuo)(kuo)大输出电(dian)(dian)流(liu)的应用电(dian)(dian)路(lu)。VT2为(wei)外接扩(kuo)(kuo)流(liu)率管(guan)，VT1为(wei)推(tui)动管(guan)，二者为(wei)达林顿连接。R1为(wei)偏(pian)置电(dian)(dian)阻。该(gai)电(dian)(dian)路(lu)最大输出电(dian)(dian)流(liu)取决(jue)于VT2的参(can)数。

lm7805三端稳压

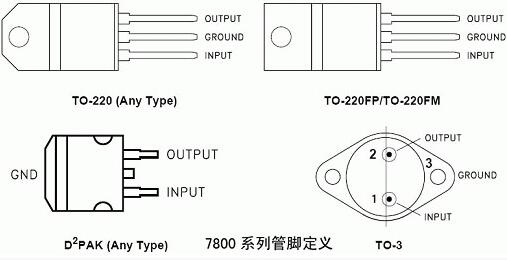

lm7805三端稳压引脚图

lm7805三端稳压

lm7805三端(duan)(duan)稳(wen)压(ya)是(shi)常用的三端(duan)(duan)稳(wen)压(ya)器件，顾名思(si)义05就是(shi)输出电压(ya)为(wei)5v，还可以微(wei)调(diao)，lm7805三端(duan)(duan)稳(wen)压(ya)输出波纹(wen)很小。

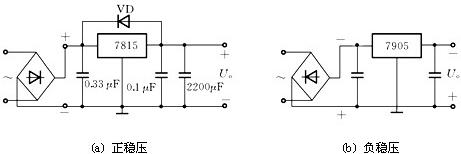

(1) 集(ji)成三端稳压(ya)器根据稳定电压(ya)的(de)(de)正、负(fu)极(ji)性分为(wei)78×××，79×××系(xi)列。附(fu)图(tu)给出了正、负(fu)稳压(ya)的(de)(de)典型(xing)电路。

lm7805三端稳压

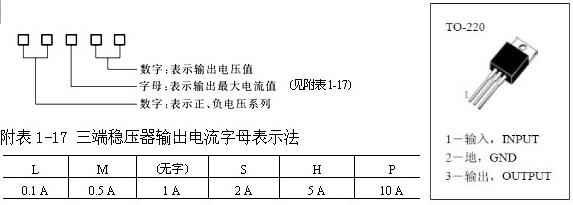

(2) 三端(duan)稳压(ya)器(qi)的(de)型号规(gui)格(ge)和管脚分布

lm7805三端稳压

例如：78M05三端稳(wen)压(ya)器可(ke)输(shu)出+5 V、0.5 A的(de)(de)稳(wen)定电压(ya);7912三端稳(wen)压(ya)器可(ke)输(shu)出 12V、1A的(de)(de)稳(wen)定电压(ya)。

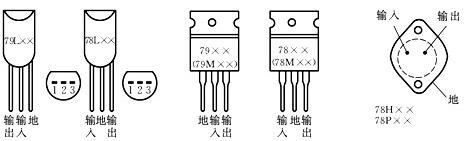

(3) 外形及管脚分(fen)布(bu)，如附(fu)下图所示。

lm7805三端稳压

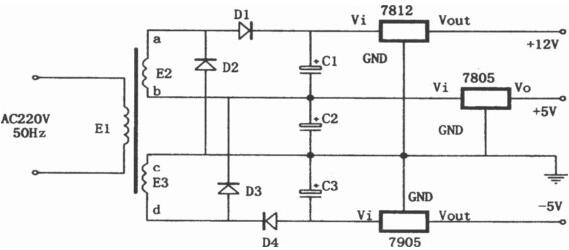

由7805，7905，7812组成的特殊的线性稳压(ya)电源(yuan)

如(ru)图(tu)所示为一种特(te)殊的(de)(de)电源电路(lu)。该(gai)电路(lu)虽(sui)然简单(dan)，但可以从(cong)两(liang)个相同的(de)(de)次级绕(rao)组(zu)中(zhong)产生出三组(zu)直流电压(ya)：+5V、-5V和+12V。其(qi)特(te)点是(shi)：D2、D3跨接在E2、E3这(zhei)两(liang)组(zu)交流电源之间，起(qi)着全波整(zheng)流的(de)(de)作用。

lm7805三端稳压
