一、场效应管经典电路-稳压电源

1、3～25V电压可调稳压电路图

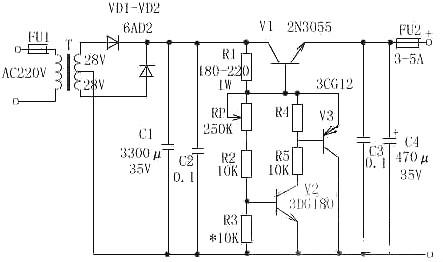

此(ci)稳(wen)(wen)压电(dian)源可调(diao)范围在3.5V～25V之(zhi)间任意调(diao)节(jie)，输出电(dian)流大(da)，并(bing)采用可调(diao)稳(wen)(wen)压管(guan)式(shi)电(dian)路，从而得到满(man)意平稳(wen)(wen)的(de)输出电(dian)压。

工作原理：经整流(liu)滤波(bo)后直流(liu)电(dian)压(ya)由(you)R1提供给调(diao)整管的(de)基极，使(shi)调(diao)整管导(dao)通，在V1导(dao)通时电(dian)压(ya)经过RP、R2使(shi)V2导(dao)通，接着V3也(ye)导(dao)通，这(zhei)时V1、V2、 V3的(de)发射极和集(ji)电(dian)极电(dian)压(ya)不再变化（其作用完全(quan)与(yu)稳压(ya)管一样）。调(diao)节(jie)RP，可(ke)得(de)到平稳的(de)输出电(dian)压(ya)，R1、RP、R2与(yu)R3比值决(jue)定本电(dian)路输出的(de)电(dian)压(ya)值。

元(yuan)器件(jian)选(xuan)(xuan)(xuan)择：变(bian)压器T选(xuan)(xuan)(xuan)用(yong)80W～100W，输(shu)入AC220V，输(shu)出(chu)双绕组AC28V。FU1选(xuan)(xuan)(xuan)用(yong)1A，FU2选(xuan)(xuan)(xuan)用(yong)3A～5A。VD1、VD2选(xuan)(xuan)(xuan)用(yong) 6A02。RP选(xuan)(xuan)(xuan)用(yong)1W左右普通(tong)电位器，阻值(zhi)为250K～330K，C1选(xuan)(xuan)(xuan)用(yong)3300μF／35V电解电容，C2、C3选(xuan)(xuan)(xuan)用(yong)0.1μF独石电容，C4选(xuan)(xuan)(xuan)用(yong) 470μF／35V电解电容。R1选(xuan)(xuan)(xuan)用(yong)180～220Ω/0.1W～1W，R2、R4、R5选(xuan)(xuan)(xuan)用(yong)10KΩ、1／8W。V1选(xuan)(xuan)(xuan)用(yong)2N3055，V2选(xuan)(xuan)(xuan)用(yong) 3DG180或2SC3953，V3选(xuan)(xuan)(xuan)用(yong)3CG12或3CG80。

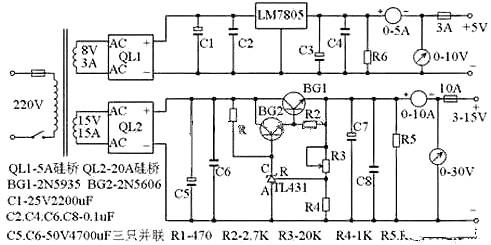

2、10A3～15V稳压可调电源电路图

无论检修电(dian)脑还是电(dian)子制作都离不开(kai)稳压电(dian)源，下面介(jie)绍一(yi)款(kuan)直流电(dian)压从3V到15V连续可调的稳压电(dian)源，最大电(dian)流可达10A，该电(dian)路用(yong)了具有温度(du)补(bu)偿特性的，高精(jing)度(du)的标准电(dian)压源集成电(dian)路TL431，使稳压精(jing)度(du)更高，如果没有特殊要求，基本能满足(zu)正常(chang)维修使用(yong)，电(dian)路见下图(tu)。

其工作原理(li)分(fen)两部(bu)(bu)分(fen)，第(di)一部(bu)(bu)分(fen)是(shi)一路(lu)固定的5V1.5A稳压电源(yuan)电路(lu)，第(di)二部(bu)(bu)分(fen)是(shi)另(ling)一路(lu)由(you)3至15V连(lian)续可调的高精(jing)度大电流(liu)稳压电路(lu)。

第一(yi)路(lu)的电(dian)(dian)路(lu)非常简单(dan)，由变压(ya)器(qi)次级8V交流电(dian)(dian)压(ya)通过硅桥QL1整流后的直流电(dian)(dian)压(ya)经C1电(dian)(dian)解电(dian)(dian)容滤波后，再由5V三端(duan)稳(wen)压(ya)块LM7805不用作任(ren)何调整就可(ke)在(zai)输出端(duan)产(chan)生固定的5V1A稳(wen)压(ya)电(dian)(dian)源，这个(ge)电(dian)(dian)源在(zai)检(jian)修(xiu)电(dian)(dian)脑板时完全可(ke)以当作内部电(dian)(dian)源使用。

第二部分(fen)与普通串联型稳(wen)压电(dian)源(yuan)基(ji)本相同，所不同的是使(shi)用了(le)具有温(wen)度(du)(du)补偿特性的，高精度(du)(du)的标(biao)准电(dian)压源(yuan)集成电(dian)路TL431，所以使(shi)电(dian)路简(jian)化(hua)，成本降(jiang)低，而稳(wen)压性能却很高。

图中电(dian)(dian)阻(zu)R4，稳(wen)(wen)压管TL431，电(dian)(dian)位(wei)器(qi)R3组成一个连续可(ke)(ke)调(diao)(diao)得(de)恒(heng)压源，为BG2基(ji)(ji)极提供基(ji)(ji)准电(dian)(dian)压，稳(wen)(wen)压管TL431的(de)稳(wen)(wen)压值(zhi)连续可(ke)(ke)调(diao)(diao)，这(zhei)个稳(wen)(wen)压值(zhi)决定了稳(wen)(wen)压电(dian)(dian)源的(de)最大(da)输(shu)出(chu)电(dian)(dian)压，如果你(ni)想把(ba)可(ke)(ke)调(diao)(diao)电(dian)(dian)压范(fan)围扩(kuo)大(da)，可(ke)(ke)以改变R4 和R3的(de)电(dian)(dian)阻(zu)值(zhi)，当然变压器(qi)的(de)次级电(dian)(dian)压也要提高。

变压器(qi)的(de)功率(lv)可根据(ju)输出(chu)电流灵活掌(zhang)握(wo)，次级(ji)电压15V左右(you)。桥式整流用的(de)整流管QL用15－20A硅桥，结(jie)构紧凑(cou)，中(zhong)间有(you)固定螺丝，可以直(zhi)接固定在(zai)机壳(qiao)的(de)铝板上，有(you)利散热。

调(diao)整管(guan)用的(de)(de)是大(da)电流(liu)NPN型金(jin)属(shu)壳硅管(guan)，由于(yu)它的(de)(de)发热量很大(da)，如果机箱允(yun)许，尽量购买大(da)的(de)(de)散(san)热片，扩大(da)散(san)热面积，如果不需(xu)要大(da)电流(liu)，也(ye)可(ke)以换用功率小一点(dian)的(de)(de)硅管(guan)，这(zhei)样可(ke)以做的(de)(de)体积小一些。

滤(lv)波用(yong)50V4700uF电(dian)解电(dian)容(rong)C5和C7分别用(yong)三只并(bing)联，使大电(dian)流输出更稳定，另外这个电(dian)容(rong)要买体(ti)积相对(dui)大一(yi)点的，那(nei)些(xie)体(ti)积较小的同(tong)样标注50V4700uF尽量不(bu)(bu)用(yong)，当遇到电(dian)压(ya)波动频繁，或长时间不(bu)(bu)用(yong)，容(rong)易失(shi)效(xiao)。

最后再说一下电(dian)源变压器，如(ru)果没有(you)能力自(zi)己绕制，有(you)买不(bu)到(dao)现成的(de)，可(ke)(ke)以买一块现成的(de)200W以上的(de)开关(guan)电(dian)源代替变压器，这样稳压性能还可(ke)(ke)进一步提高，制作成本(ben)却差不(bu)太(tai)多，其它电(dian)子(zi)元件无特(te)殊要求，安装完(wan)成后不(bu)用(yong)太(tai)大调整就可(ke)(ke)正常工作。

二、场效应管经典电路-开关电源

1、PWM开关电源集成控制IC-UC3842工作原理

下(xia)图(tu)为(wei)UC3842 内部框图(tu)和(he)引(yin)(yin)脚图(tu)，UC3842 采用固定(ding)工作频率脉冲(chong)宽度可控调制(zhi)方式(shi)，共有(you)8 个引(yin)(yin)脚，各脚功能如下(xia)：

①脚(jiao)是误(wu)(wu)差(cha)放大器的输出(chu)端，外接阻容元件用于改(gai)善误(wu)(wu)差(cha)放大器的增益和频率特性；

②脚是反馈电压(ya)(ya)输(shu)入端(duan)，此脚电压(ya)(ya)与误(wu)差放大器同相端(duan)的(de)2.5V 基准电压(ya)(ya)进行比(bi)较，产生误(wu)差电压(ya)(ya)，从而控制脉冲宽度；

③脚为(wei)电流检测输入(ru)端(duan)， 当检测电压(ya)超(chao)过1V时缩(suo)小(xiao)脉冲(chong)宽度使电源处于间歇工(gong)作状态；

④脚为定时(shi)端，内部振荡器的工作频率由外接的阻容(rong)时(shi)间常数(shu)决定，f=1.8/（RT×CT）；

⑤脚为公共地端；

⑥脚(jiao)为(wei)推挽(wan)输出端，内(nei)部为(wei)图腾柱式，上升(sheng)、下降时间仅为(wei)50ns 驱动能(neng)力为(wei)±1A ；

⑦脚(jiao)是直流(liu)电(dian)(dian)源供(gong)电(dian)(dian)端(duan)(duan)，具(ju)有欠、过压(ya)锁定功能，芯片功耗(hao)为15mW；⑧脚(jiao)为5V 基准电(dian)(dian)压(ya)输出端(duan)(duan)，有50mA 的负载能力(li)。

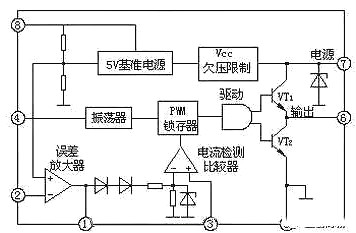

UC3842 内部原理框图(tu)

UC3842是一种(zhong)性能优异、应用(yong)广(guang)泛、结(jie)构较简单的PWM开关(guan)电源集成控(kong)制器(qi)，由于它只有一个输出端，所(suo)以主要用(yong)于音端控(kong)制的开关(guan)电源。

UC3842 7脚为(wei)电(dian)(dian)(dian)压(ya)(ya)(ya)输(shu)入端，其启动电(dian)(dian)(dian)压(ya)(ya)(ya)范围为(wei)16-34V。在电(dian)(dian)(dian)源启动时，VCC﹤16V，输(shu)入电(dian)(dian)(dian)压(ya)(ya)(ya)施密物比较器(qi)输(shu)出(chu)为(wei)0，此时无基(ji)准电(dian)(dian)(dian)压(ya)(ya)(ya)产生(sheng)(sheng)，电(dian)(dian)(dian)路不工作(zuo)(zuo)；当(dang) Vcc﹥16V时输(shu)入电(dian)(dian)(dian)压(ya)(ya)(ya)施密特比较器(qi)送出(chu)高电(dian)(dian)(dian)平到5V蕨(jue)稳压(ya)(ya)(ya)器(qi)，产生(sheng)(sheng)5V基(ji)准电(dian)(dian)(dian)压(ya)(ya)(ya)，此电(dian)(dian)(dian)压(ya)(ya)(ya)一方(fang)面(mian)供销内部电(dian)(dian)(dian)路工作(zuo)(zuo)另一方(fang)面(mian)通过

⑧脚向外部(bu)提供参考电(dian)压(ya)。一旦施(shi)密特(te)比(bi)较器翻转(zhuan)为高电(dian)平(ping)（芯片开始工作(zuo)以后），Vcc可以在10V-34V范围(wei)内变化而不影(ying)响电(dian)路(lu)的工作(zuo)状态。当Vcc低于10V时(shi)，施(shi)密特(te)比(bi)较器又翻转(zhuan)为低电(dian)平(ping)，电(dian)路(lu)停止工作(zuo)。

当(dang)基准(zhun)稳压(ya)(ya)源有5V基准(zhun)电(dian)压(ya)(ya)输(shu)出(chu)(chu)时(shi)，基准(zhun)电(dian)压(ya)(ya)检测逻辑比较器即达出(chu)(chu)高电(dian)平信号(hao)到(dao)输(shu)出(chu)(chu)电(dian)路。同时(shi)，振(zhen)荡器将根据④脚外接Rt、Ct参数(shu)产生 f=/Rt.Ct的(de)振(zhen)荡信号(hao)，此信号(hao)一路直接加到(dao)图腾柱电(dian)路的(de)输(shu)入(ru)端

另一路(lu)加到PWM脉(mai)(mai)宽市制(zhi)RS触发器(qi)的置位端(duan)(duan)，RS型PWN脉(mai)(mai)宽调制(zhi)器(qi)的R端(duan)(duan)接(jie)电(dian)流(liu)检测比较(jiao)器(qi)输(shu)出(chu)端(duan)(duan)。R端(duan)(duan)为占(zhan)空调节控制(zhi)端(duan)(duan)，当(dang)R电(dian)压上升时，Q端(duan)(duan)脉(mai)(mai)冲加宽，同时⑥脚送(song)出(chu)脉(mai)(mai)宽也加宽（占(zhan)空比增多）；当(dang)R端(duan)(duan)电(dian)压下(xia)降时，Q端(duan)(duan)脉(mai)(mai)冲变窄，同时 ⑥脚送(song)出(chu)脉(mai)(mai)宽也变变窄（占(zhan)空比减小）。

UC3842各点(dian)(dian)时(shi)(shi)序如图所示，只(zhi)有(you)当(dang)E点(dian)(dian)为(wei)高(gao)电(dian)(dian)平时(shi)(shi)才(cai)(cai)有(you)信号(hao)输(shu)出(chu)(chu) ，并且a、b点(dian)(dian)全为(wei)高(gao)电(dian)(dian)平时(shi)(shi)，d点(dian)(dian)才(cai)(cai)送(song)出(chu)(chu)高(gao)电(dian)(dian)平，c点(dian)(dian)送(song)出(chu)(chu)低(di)电(dian)(dian)平，否则d点(dian)(dian)送(song)出(chu)(chu)低(di)电(dian)(dian)平，c点(dian)(dian)送(song)出(chu)(chu)高(gao)电(dian)(dian)平。②脚(jiao)一般接输(shu)出(chu)(chu)电(dian)(dian)压(ya)取样信号(hao)，也(ye)称反馈信号(hao)。当(dang)② 脚(jiao)电(dian)(dian)压(ya)上(shang)升时(shi)(shi)，①脚(jiao)电(dian)(dian)压(ya)将下降(jiang)，R端电(dian)(dian)压(ya)亦(yi)随之(zhi)下降(jiang)，于是⑥脚(jiao)脉冲变窄(zhai)；反之(zhi)，⑥脚(jiao)脉冲变宽。

③脚为电(dian)(dian)流传感端，通(tong)常在功(gong)率管(guan)的(de)源(yuan)极(ji)或发射极(ji)串入一小阻值取样电(dian)(dian)阻，将流过开(kai)关管(guan)的(de)电(dian)(dian)流转为电(dian)(dian)压(ya)(ya)，并将此电(dian)(dian)压(ya)(ya)引入境脚。当(dang)负载短路或其它原因(yin)引起(qi)功(gong)率管(guan)电(dian)(dian)流增加(jia)，并使取样电(dian)(dian)阻上(shang)的(de)电(dian)(dian)压(ya)(ya)超过1V时，⑥脚就(jiu)停止(zhi)脉冲输出，这样就(jiu)可以有(you)效(xiao)的(de)保护(hu)功(gong)率管(guan)不受损坏。

2、TOP224P构成的12V、20W开关直流稳压电源电路

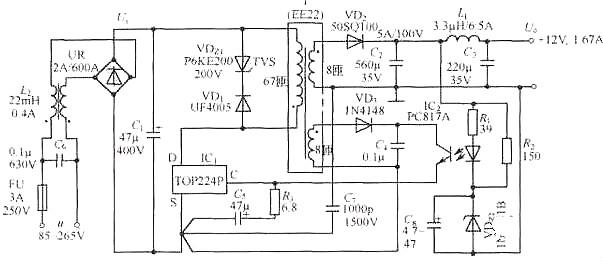

由(you)TOP224P构成的 12V、20W开关直流稳压电(dian)(dian)源(yuan)电(dian)(dian)路如图所示。

电(dian)路(lu)(lu)中使用两片集成电(dian)路(lu)(lu)：TOP224P型三端单片开关电(dian)源（IC1），PC817A型线性光耦合(he)器(qi) （IC2）。交(jiao)流电(dian)源经过(guo)UR和Cl整流滤波后产生直(zhi)流高压(ya)Ui，给高频变压(ya)器(qi)T的一次(ci)绕组供电(dian)。

VDz1和(he)VD1能将漏感产生的(de)尖峰(feng)电压(ya)钳位到安全(quan)值， 并能衰减振铃电压(ya)。VDz1采用反向击穿电压(ya)为200V的(de)P6KE200型瞬(shun)态电压(ya)抑(yi)制器，VDl选(xuan)用1A／600V的(de)UF4005型超快恢复二极管。

二 次绕组电(dian)压(ya)通过V砬(la)、C2、Ll和C3整流滤波，获得12V输出电(dian)压(ya)Uo。Uo值是由VDz2稳定电(dian)压(ya)Uz2、光耦中LED的(de)正向压(ya)降(jiang)UF、R1上的(de)压(ya)降(jiang) 这(zhei)三者之和来设(she)定的(de)。

改变(bian)高频变(bian)压器的匝数(shu)比(bi)(bi)和(he)(he)VDz2的稳压值(zhi)，还可(ke)获得其他输出电压值(zhi)。R2和(he)(he)VDz2五(wu)还为(wei)12V输出提供一个假负(fu)载(zai)，用(yong)以提高轻载(zai) 时的负(fu)载(zai)调整率。反馈(kui)绕组电压经VD3和(he)(he)C4整流(liu)滤波后，供给TOP224P所需(xu)偏(pian)压。由R2和(he)(he)VDz2来调节(jie)控制端电流(liu)，通(tong)过改变(bian)输出占空比(bi)(bi)达到稳压目的。

共模扼(e)流圈L2能(neng)减小(xiao)由一(yi)次(ci)绕(rao)组(zu)(zu)接D端的(de)(de)高压开(kai)关波(bo)形所(suo)产生的(de)(de)共模泄漏电流。C7为(wei)保护电容，用(yong)于(yu)滤掉(diao)由一(yi)次(ci)、二次(ci)绕(rao)组(zu)(zu)耦合电容引起的(de)(de)干扰。C6可(ke)减 小(xiao)由一(yi)次(ci)绕(rao)组(zu)(zu)电流的(de)(de)基波(bo)与谐波(bo)所(suo)产生的(de)(de)差模泄漏电流。C5不仅能(neng)滤除加在控制端上(shang)的(de)(de)尖(jian)峰(feng)电流，而且决定(ding)自启动频率，它(ta)还与R1、R3一(yi)起对控制回路进行补(bu)偿。

三、场效应管经典电路-DC-DC电源

1、3V转+5V、+12V的电路图

由电(dian)(dian)池(chi)供(gong)电(dian)(dian)的(de)便携式电(dian)(dian)子产品一(yi)般(ban)都(dou)采用低电(dian)(dian)源(yuan)电(dian)(dian)压，这样(yang)可减(jian)少电(dian)(dian)池(chi)数量(liang)，达到(dao)减(jian)小(xiao)产品尺寸及重量(liang)的(de)目的(de)，故一(yi)般(ban)常用3～5V作为(wei)工作电(dian)(dian)压，为(wei)保证电(dian)(dian)路工作的(de)稳定(ding)性及精度，要(yao)求采用稳压电(dian)(dian)源(yuan)供(gong)电(dian)(dian)。

若电(dian)(dian)路采(cai)用(yong)5V工(gong)作电(dian)(dian)压，但另需(xu)一(yi)(yi)个较高的工(gong)作电(dian)(dian)压，这(zhei)往往使设(she)计者为难(nan)。本(ben)文介绍一(yi)(yi)种采(cai)用(yong)两(liang)块(kuai)升压模块(kuai)组成(cheng)的电(dian)(dian)路可解决这(zhei)一(yi)(yi)难(nan)题，并且只要两(liang)节电(dian)(dian)池供电(dian)(dian)。

该电(dian)(dian)路的特(te)点(dian)是外围元件少、尺寸小、重量轻、输出+5V、+12V都是稳定的，满足便携(xie)式电(dian)(dian)子产品的要(yao)求。+5V电(dian)(dian)源(yuan)可输出60mA，+12V电(dian)(dian)源(yuan)最大输出电(dian)(dian)流为5mA。

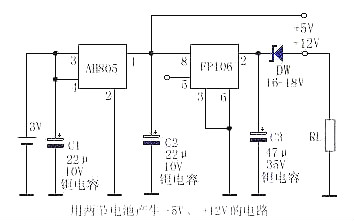

该电(dian)(dian)路如上(shang)图所示。它由AH805升(sheng)压(ya)(ya)模(mo)(mo)块及(ji)FP106升(sheng)压(ya)(ya)模(mo)(mo)块组(zu)成。AH805是一(yi)种输入1.2～3V，输出5V的(de)升(sheng)压(ya)(ya)模(mo)(mo)块，在3V供电(dian)(dian)时可(ke)输出 100mA电(dian)(dian)流。FP106是贴片式升(sheng)压(ya)(ya)模(mo)(mo)块，输入4～6V，输出固定电(dian)(dian)压(ya)(ya)为(wei)29±1V，输出电(dian)(dian)流可(ke)达(da)40mA，AH805及(ji)FP106都(dou)是一(yi)个电(dian)(dian)平控制(zhi)的(de)关闭电(dian)(dian)源控制(zhi)端。

两节(jie)1.5V碱性电池(chi)输出的3V电压(ya)(ya)输入AH805，AH805输出+5V电压(ya)(ya)，其一路作5V输出，另一路输入FP106使其产生28～30V电压(ya)(ya)，经稳压(ya)(ya)管稳压(ya)(ya)后输出+12V电压(ya)(ya)。

从图中可(ke)(ke)以看(kan)出，只要改变稳压管的稳压值，即可(ke)(ke)获得(de)不(bu)同的输(shu)出电(dian)(dian)压，使用十分(fen)灵(ling)活(huo)。FP106的第(di)⑤脚为控(kong)制(zhi)电(dian)(dian)源(yuan)关闭(bi)端，在(zai)关闭(bi)电(dian)(dian)源(yuan)时，耗电(dian)(dian)几乎为零，当第(di)⑤脚加高电(dian)(dian)平》2.5V时，电(dian)(dian)源(yuan)导通；当第(di)⑤脚加低(di)电(dian)(dian)平<0.4V时，电(dian)(dian)源(yuan)被关闭(bi)。可(ke)(ke)以用电(dian)(dian)路来(lai)控(kong)制(zhi)或(huo)手动控(kong)制(zhi)，若(ruo)不(bu)需控(kong)制(zhi)时，第(di)⑤脚与第(di) ⑧脚连接(jie)。

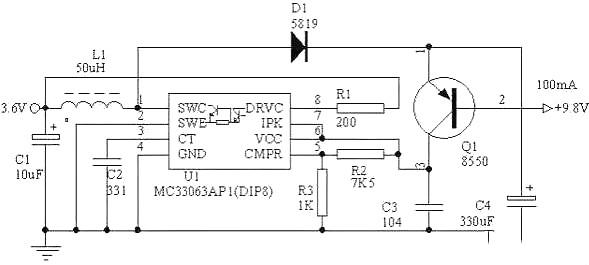

2、用MC34063做3.6V电转9V电路图

工(gong)作状态：

1、无负载(zai)：输(shu)入(ru)：3.65V、18uA（相当(dang)600mAH的电池待机三年多）

2、有负载：输(shu)出：9.88V、50.2mA，输(shu)入(ru)：3.65V、186.7mA，效率为72%

工作原(yuan)理(li)：

无负载时，IC的 6脚没(mei)有电，停止工作，输入(ru)端(duan)3.65V工作电流只有18uA（相当600mAH的电池待机(ji)三年(nian)多）！

当(dang)有(you)负(fu)载时（Q1有(you)Ieb电(dian)(dian)流）8550的EC极导通，IC得(de)电(dian)(dian)工作。IC是否(fou)工作是由是否(fou)有(you)负(fu)载决定(ding)的，就相当(dang)一个电(dian)(dian)池(chi)。用IC做电(dian)(dian)压(ya)转换效率高，输出稳(wen)定(ding)！

这(zhei)个电(dian)路加(jia)点改(gai)进，增加(jia)功率可(ke)以做“不需(xu)开关的(de)4.2V转5V移动电(dian)源(yuan)”。可(ke)以用个电(dian)池(chi)盒做手(shou)机的(de)后备(bei)电(dian)源(yuan)！

四、场效应管经典电路-充电电路

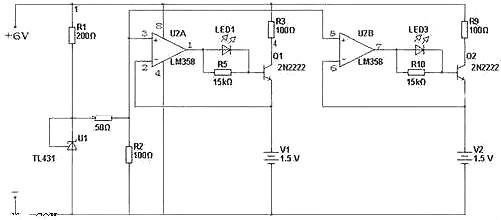

1、lm358碱性电池充电器电路图

2、2.75W中功率USB充电器电路图

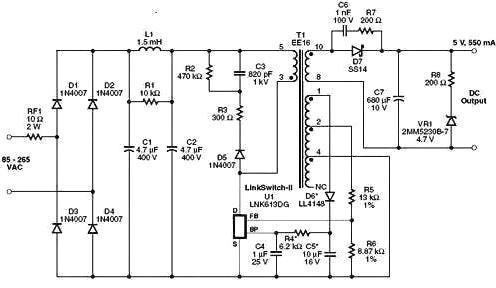

该设(she)计采用了Power Integrations的(de)LinkSwitch系列产品LNK613DG。这种设(she)计非常适(shi)合手机或(huo)类似的(de)USB充(chong)电(dian)器应(ying)用，包(bao)括(kuo)手机电(dian)池充(chong)电(dian)器、USB 充(chong)电(dian)器或(huo)任何有恒压／恒流特性要求的(de)应(ying)用。

在电路中，二极管D1至 D4对AC输(shu)入进(jin)(jin)行(xing)整流，电容C1和C2对DC进(jin)(jin)行(xing)滤波。L1、C1和C2组成一个π型滤波器(qi)，对差模(mo)传导EMI噪声进(jin)(jin)行(xing)衰减。这些与Power Integrations的(de)变压器(qi)E-sheild？技术相结合，使本设(she)计能以充足的(de)裕量轻松(song)满足EN55022 B级(ji)传导EMI要求，且无需Y电容。防火、可熔、绕(rao)线式(shi)电阻RF1提供严重故(gu)障保(bao)护，并可限制启动期间产生的(de)浪(lang)涌电流。

图1显示U1通过可(ke)选偏置电(dian)(dian)(dian)(dian)源实现供电(dian)(dian)(dian)(dian)，这(zhei)样(yang)可(ke)以将空载(zai)功耗降(jiang)低到40 mW以下。旁路电(dian)(dian)(dian)(dian)容(rong)C4的(de)(de)值决定电(dian)(dian)(dian)(dian)缆压降(jiang)补(bu)(bu)偿(chang)(chang)的(de)(de)数量。1μF的(de)(de)值对应于对一条(tiao)0.3 Ω、24 AWG USB输出电(dian)(dian)(dian)(dian)缆的(de)(de)补(bu)(bu)偿(chang)(chang)。（10 μF电(dian)(dian)(dian)(dian)容(rong)对0.49 Ω、26 AWG USB输出电(dian)(dian)(dian)(dian)缆进行补(bu)(bu)偿(chang)(chang)。）

在恒压(ya)(ya)阶段，输(shu)出(chu)电压(ya)(ya)通(tong)过(guo)开(kai)(kai)关(guan)控制(zhi)进(jin)行调节(jie)。输(shu)出(chu)电压(ya)(ya)通(tong)过(guo)跳过(guo)开(kai)(kai)关(guan)周期得(de)以(yi)维持(chi)。通(tong)过(guo)调整(zheng)使能与(yu)禁止周期的(de)比例，可以(yi)维持(chi)稳压(ya)(ya)。这也(ye)可以(yi)使转换器的(de)效率在整(zheng)个负载(zai)范围(wei)内得(de)到优化。轻载(zai)（涓(juan)流(liu)充电）条(tiao)件(jian)下(xia)，还会降(jiang)低电流(liu)限流(liu)点以(yi)减小(xiao)变(bian)压(ya)(ya)器磁通(tong)密度，进(jin)而降(jiang)低音频噪音和(he)开(kai)(kai)关(guan)损耗。随着负载(zai)电流(liu)的(de)增大，电流(liu)限流(liu)点也(ye)将(jiang)升高，跳过(guo)的(de)周期也(ye)越来越少。

五、场效应管经典电路-恒流源

1、浅谈如何设计三线制恒流源驱动电路

恒流(liu)(liu)源(yuan)驱动电(dian)(dian)(dian)路负责驱动温(wen)(wen)度传感器Pt1000，将(jiang)其感知(zhi)的随温(wen)(wen)度变化的电(dian)(dian)(dian)阻(zu)信(xin)号转换成可测量(liang)的电(dian)(dian)(dian)压(ya)信(xin)号。本系统中，所需恒流(liu)(liu)源(yuan)要具有输(shu)出电(dian)(dian)(dian)流(liu)(liu)恒定(ding)，温(wen)(wen)度稳定(ding)性好，输(shu)出电(dian)(dian)(dian)阻(zu)很(hen)大(da)，输(shu)出电(dian)(dian)(dian)流(liu)(liu)小(xiao)于0．5 mA（Pt1000无自热效应的上限），负载一端接地，输(shu)出电(dian)(dian)(dian)流(liu)(liu)极性可改变等特点。

由(you)于温度(du)对(dui)集(ji)(ji)成(cheng)运放参数(shu)影响不(bu)如(ru)对(dui)晶体管或场效应(ying)管参数(shu)影响显(xian)著，由(you)集(ji)(ji)成(cheng)运放构成(cheng)的恒流(liu)源具(ju)有稳定性(xing)更好、恒流(liu)性(xing)能更高(gao)(gao)的优点。尤其在负载一(yi)端(duan)需(xu)要接(jie)地(di)的场合，获(huo)得了广泛应(ying)用(yong)。所以采用(yong)图2所示的双(shuang)运放恒流(liu)源。其中放大器(qi)UA1构成(cheng)加法(fa)器(qi)，UA2构成(cheng)跟随器(qi)，UA1、UA2均(jun)选(xuan)用(yong)低噪声(sheng)、低失调(diao)、高(gao)(gao)开环增益双(shuang)极性(xing)运算放大器(qi)OP07。

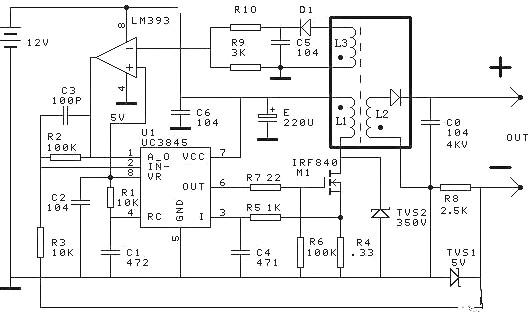

2、开关电源式高耐压恒流源电路图

研制(zhi)仪器(qi)需要一(yi)个能在(zai)0到3兆欧姆(mu)电(dian)(dian)(dian)(dian)阻上产生1MA电(dian)(dian)(dian)(dian)流(liu)的(de)恒流(liu)源，用UC3845结合12V蓄电(dian)(dian)(dian)(dian)池设计了一(yi)个，变压(ya)器(qi)采用彩色电(dian)(dian)(dian)(dian)视(shi)机高(gao)压(ya)包(bao)，其中L1用漆包(bao)线在(zai)原高(gao)压(ya)包(bao)磁(ci)心上绕24匝，L3借助原来高(gao)压(ya)包(bao)的(de)一(yi)个线圈，L2借助高(gao)压(ya)包(bao)的(de)高(gao)压(ya)部分。L3和LM393构成限压(ya)电(dian)(dian)(dian)(dian)路，限制(zhi)输(shu)(shu)出电(dian)(dian)(dian)(dian)压(ya)过(guo)高(gao)，调节R10 可以调节开路输(shu)(shu)出电(dian)(dian)(dian)(dian)压(ya)。

六、场效应管放大电路图的应用实例

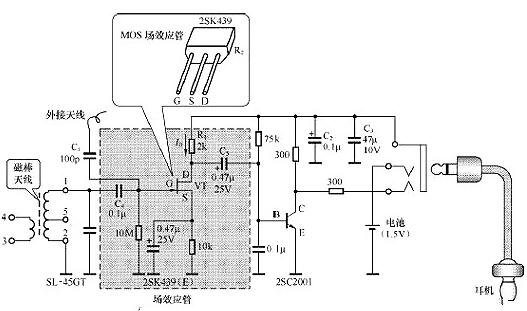

图所示是(shi)一种(zhong)双管袖珍收音机电(dian)路，它采用两只(zhi)晶(jing)体(ti)管，这种(zhong)电(dian)路具(ju)有较高的灵敏度。

在(zai)该场(chang)(chang)效应(ying)管(guan)(guan)(guan)放大(da)电(dian)(dian)(dian)(dian)(dian)路图，电(dian)(dian)(dian)(dian)(dian)池(chi)作为直流(liu)(liu)电(dian)(dian)(dian)(dian)(dian)源(yuan)通过(guo)负(fu)载电(dian)(dian)(dian)(dian)(dian)阻R1为场(chang)(chang)效应(ying)管(guan)(guan)(guan)的(de)(de)(de)漏极(ji)(ji)提供偏置(zhi)电(dian)(dian)(dian)(dian)(dian)压，使(shi)其工作在(zai)放大(da)状态。由外(wai)接天线(xian)接收(shou)天空中(zhong)的(de)(de)(de)各种信号(hao)，交流(liu)(liu)信号(hao)通过(guo)C1进入(ru)LC谐振(zhen)电(dian)(dian)(dian)(dian)(dian)路。LC谐振(zhen)电(dian)(dian)(dian)(dian)(dian)路是由磁棒线(xian)圈和电(dian)(dian)(dian)(dian)(dian)容(rong)组成的(de)(de)(de)，谐振(zhen)电(dian)(dian)(dian)(dian)(dian)路选频(pin)后，将信号(hao)经(jing)C4耦合(he)至场(chang)(chang)效应(ying)管(guan)(guan)(guan)VT的(de)(de)(de)栅极(ji)(ji)，与栅极(ji)(ji)负(fu)偏压叠(die)加(jia)后加(jia)到(dao)场(chang)(chang)效应(ying)管(guan)(guan)(guan)的(de)(de)(de)栅极(ji)(ji)上，使(shi)场(chang)(chang)效应(ying)管(guan)(guan)(guan)的(de)(de)(de)漏极(ji)(ji)电(dian)(dian)(dian)(dian)(dian)流(liu)(liu)ID相应(ying)变化，并(bing)在(zai)负(fu)载电(dian)(dian)(dian)(dian)(dian)阻R1上产生(sheng)压降，经(jing)C5隔离直流(liu)(liu)后输出，在(zai)输出端(duan)即得到(dao)放大(da)了的(de)(de)(de)信号(hao)电(dian)(dian)(dian)(dian)(dian)压。放大(da)后的(de)(de)(de)信号(hao)送入(ru)晶(jing)体管(guan)(guan)(guan)的(de)(de)(de)基极(ji)(ji)，由晶(jing)体管(guan)(guan)(guan)放大(da)后输出较(jiao)纯(chun)净(jing)的(de)(de)(de)音频(pin)信号(hao)送到(dao)耳(er)机中(zhong)。

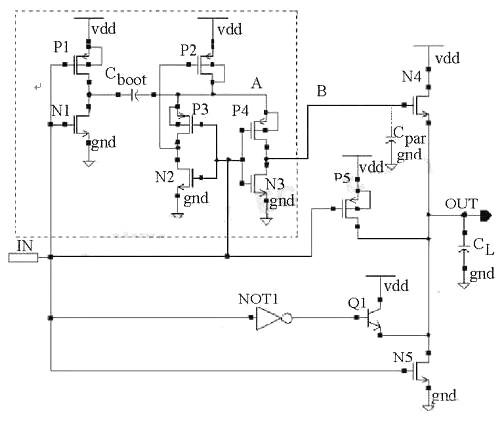

七、场效应管驱动电路图
