三端稳压管7805引脚判断

本文(wen)主要是讲三(san)端稳压管(guan)7805引(yin)脚(jiao)(jiao)如何判(pan)断及引(yin)脚(jiao)(jiao)图(tu)解析，在78 ** 、79 ** 系列三(san)端稳压器(qi)中最常应(ying)用(yong)的是TO-220 和TO-202 两种封(feng)装(zhuang)(zhuang)。这(zhei)两种封(feng)装(zhuang)(zhuang)的图(tu)形以及引(yin)脚(jiao)(jiao)序号(hao)、引(yin)脚(jiao)(jiao)功(gong)能(neng)如附(fu)图(tu)所示。

图中的7805引脚号标(biao)(biao)注(zhu)方法是按照引脚电位(wei)(wei)从高(gao)到底的顺序标(biao)(biao)注(zhu)的。这样标(biao)(biao)注(zhu)便于记忆。引脚①为最高(gao)电位(wei)(wei)，③脚为最低电位(wei)(wei)，②脚居中。从图中可(ke)以看出，不论(lun)正(zheng)压(ya)(ya)还(hai)是负压(ya)(ya)，②脚均为输出端。对(dui)于78**正(zheng)压(ya)(ya)系(xi)列，输入是最高(gao)电位(wei)(wei)，自然是①脚，地端为最低电位(wei)(wei)，即③脚，如附图所示(shi)。对(dui)与79**负压(ya)(ya)系(xi)列，输入为最低电位(wei)(wei)，自然是③脚，而地端为最高(gao)电位(wei)(wei)，即①脚，如附图所示(shi)。

引脚序(xu)号、引脚功能图示此外，还应注(zhu)意，散(san)热片(pian)总是和最低电位的第③脚相(xiang)连。这样(yang)在78**系(xi)列(lie)中，散(san)热片(pian)和地相(xiang)连接(jie)，而在79**系(xi)列(lie)中，散(san)热片(pian)却和输(shu)入端相(xiang)连接(jie)。

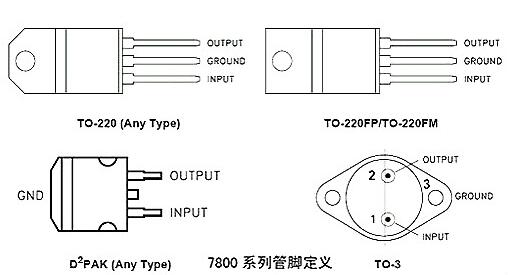

三端稳压管7805引脚图

7805是(shi)常用(yong)的(de)三端稳压器，一般使用(yong)的(de)是(shi)TO-220封装(zhuang)，能(neng)(neng)提供DC 5V的(de)输出电压，应用(yong)范围广，内含过(guo)流和过(guo)载保护电路。带散热片时能(neng)(neng)持续提供1A的(de)电流，如果使用(yong)外围器件，它(ta)还能(neng)(neng)提供不通的(de)电压和电流。

7805是(shi)常用的(de)三端稳压(ya)器(qi)件，顾(gu)名思义05就是(shi)输出(chu)电压(ya)为5v，还(hai)可以微调，7805输出(chu)波纹(wen)很小。

(1) 集(ji)成三(san)端(duan)稳压器根据稳定(ding)电(dian)(dian)压的正、负极(ji)性分(fen)为78×××，79×××系列(lie)。附图给出(chu)了(le)正、负稳压的典(dian)型电(dian)(dian)路。

〈正、负稳压(ya)7805电路〉

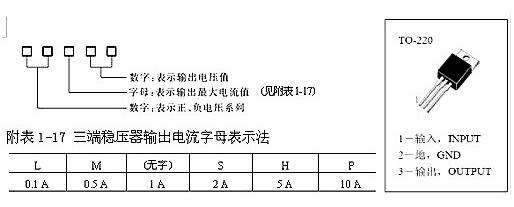

(2) 三端稳压器的型号规(gui)格和管脚分(fen)布。

例如：78M05三端(duan)(duan)稳压器可输(shu)出(chu)+5 V、0.5 A的稳定(ding)电压;7912三端(duan)(duan)稳压器可输(shu)出(chu) 12V、1A的稳定(ding)电压。

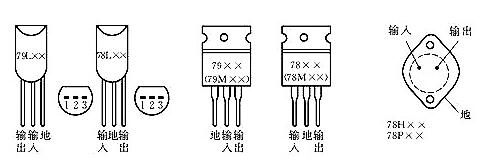

(3) 外形及管脚(jiao)分布，如(ru)附下图所示(shi)。

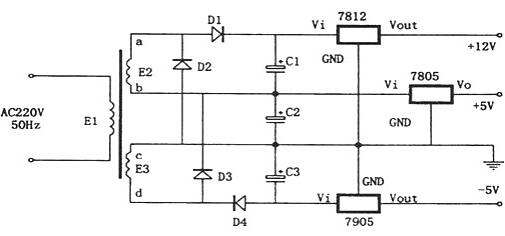

由7805，7905，7812组成的特(te)殊的线性稳压电源。

如图所示为一(yi)种特殊的电(dian)源电(dian)路。该电(dian)路虽(sui)然简单，但可以从两(liang)个相(xiang)同(tong)的次(ci)级绕组中产生出三组直流电(dian)压：+5V、-5V和+12V。其(qi)特点是：D2、D3跨接(jie)在E2、E3这两(liang)组交流电(dian)源之(zhi)间，起着全波整流的作用。

7805可调稳压电源电路图

7800系列三端稳压集成(cheng)电(dian)(dian)路(lu)广泛用(yong)于各种电(dian)(dian)子电(dian)(dian)器电(dian)(dian)路(lu)中用(yong)作电(dian)(dian)源(yuan)(yuan)稳压，它的输(shu)出电(dian)(dian)压是固(gu)定(ding)的，但如(ru)果对外(wai)围电(dian)(dian)路(lu)稍作改动就(jiu)可以是一个不错的连续可调(diao)稳压电(dian)(dian)源(yuan)(yuan)，用(yong)作实验检修之用(yong)完全可行(xing)。

制作之前需了解：7800系列(lie)三端稳压(ya)器按输(shu)出(chu)(chu)(chu)电(dian)流(liu)(liu)区(qu)分有三种系列(lie)，分别(bie)是(shi)78L00系列(lie)最(zui)大(da)输(shu)出(chu)(chu)(chu)电(dian)流(liu)(liu)0.1A；78M00系列(lie)最(zui)大(da)输(shu)出(chu)(chu)(chu)电(dian)流(liu)(liu)0.5A；7800系列(lie)最(zui)大(da)输(shu)出(chu)(chu)(chu)电(dian)流(liu)(liu)1.5A。三端稳压(ya)器输(shu)入输(shu)出(chu)(chu)(chu)压(ya)差要(yao)大(da)于(yu)2V。7805－7818的最(zui)高(gao)输(shu)入电(dian)压(ya)不能超(chao)过(guo)35V，7820－7824最(zui)高(gao)输(shu)入电(dian)压(ya)不能超(chao)过(guo)40V。

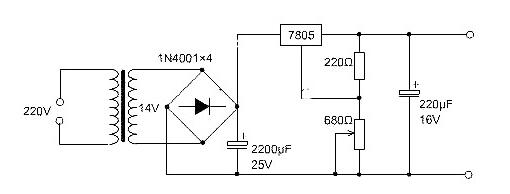

7805制作(zuo)的5V－12V连续可调稳压(ya)电源

这里选用7805制(zhi)作了一个(ge)5V～12V连续可(ke)调的(de)(de)直流稳压(ya)电(dian)源实例。图中R1、R2的(de)(de)取值(zhi)决定了输(shu)出电(dian)压(ya)的(de)(de)可(ke)调范(fan)围(wei)，按照(zhao)图示取值(zhi)可(ke)在(zai)5～12V稳压(ya)范(fan)围(wei)内实现输(shu)出电(dian)压(ya)连续可(ke)调。

最(zui)高(gao)输出电(dian)压受三端稳(wen)压器最(zui)大输入电(dian)压及(ji)最(zui)小输入输出压差的限制，7805最(zui)高(gao)输入电(dian)压为(wei)35V，输入输出压差要保持在(zai)2V以上，因此该电(dian)路中由于稳(wen)压器的直流输入电(dian)压约(yue)为(wei)15V，所以该电(dian)路的输出电(dian)压最(zui)大值设定为(wei)12V。
