三端稳压管7805介绍

7805三(san)端(duan)稳压(ya)(ya)集成电(dian)(dian)路(lu)，电(dian)(dian)子产品中，常见的(de)(de)(de)(de)三(san)端(duan)稳压(ya)(ya)集成电(dian)(dian)路(lu)有正(zheng)电(dian)(dian)压(ya)(ya)输(shu)出(chu)(chu)的(de)(de)(de)(de)78 ×× 系(xi)列(lie)和(he)负电(dian)(dian)压(ya)(ya)输(shu)出(chu)(chu)的(de)(de)(de)(de)79××系(xi)列(lie)。顾名思(si)义，三(san)端(duan)IC是指这(zhei)种稳压(ya)(ya)用的(de)(de)(de)(de)集成电(dian)(dian)路(lu)，只(zhi)有三(san)条引脚输(shu)出(chu)(chu)，分别是输(shu)入端(duan)、接(jie)地端(duan)和(he)输(shu)出(chu)(chu)端(duan)。它的(de)(de)(de)(de)样子像是普通的(de)(de)(de)(de)三(san)极管，TO- 220 的(de)(de)(de)(de)标准封装，也有9013样子的(de)(de)(de)(de)TO-92封装。

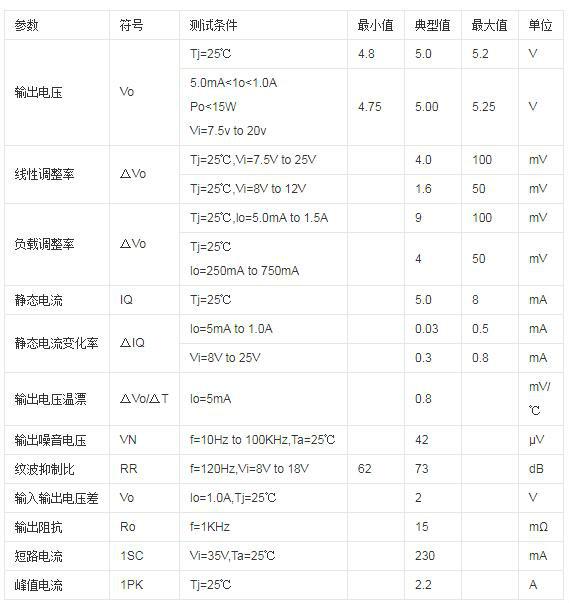

三端稳(wen)压管7805参数(shu)：

1、输出电压：4.8V-5.2V

2、输入电(dian)压：不大(da)于36V

3、最大输(shu)出电(dian)流(liu)：1.5A

4、输入(ru)输出压差：2V

5：特点(dian)：热过(guo)载保护、短路(lu)保护、使用方便

三端稳压管7805外部结构

用78/79系列(lie)三端稳压(ya)IC来(lai)组(zu)成(cheng)稳压(ya)电(dian)源所需(xu)的(de)(de)(de)外围(wei)元件(jian)极少，热及调整管的(de)(de)(de)保护电(dian)路(lu)，使(shi)用起(qi)来(lai)可靠、方便，而且价格便宜。该系列(lie)集成(cheng)稳压(ya)IC型号中的(de)(de)(de)78或79后(hou)面的(de)(de)(de)数字代表(biao)(biao)该三端集成(cheng)稳压(ya)电(dian)路(lu)的(de)(de)(de)输(shu)出(chu)电(dian)压(ya)，如7806表(biao)(biao)示(shi)输(shu)出(chu)电(dian)压(ya)为正(zheng)6V，7909表(biao)(biao)示(shi)输(shu)出(chu)电(dian)压(ya)为负9V。

因为三端固定集成(cheng)稳(wen)压(ya)(ya)电(dian)路的使(shi)用(yong)(yong)方便，电(dian)子制作中经(jing)常采用(yong)(yong)。在实际应用(yong)(yong)中，应在三端集成(cheng)稳(wen)压(ya)(ya)电(dian)路上安装足够大的散热器（当(dang)然小(xiao)功率(lv)的条件下不用(yong)(yong)）。当(dang)稳(wen)压(ya)(ya)管(guan)温度(du)过高(gao)时，稳(wen)压(ya)(ya)性(xing)能将变(bian)差(cha)，甚至(zhi)损坏。

当制(zhi)作中需(xu)要一个能(neng)输(shu)出1.5A以(yi)上电流的(de)(de)稳(wen)压电源，通(tong)常采用几块三端稳(wen)压电路(lu)并(bing)(bing)联(lian)起来，使(shi)其(qi)最(zui)大输(shu)出电流为N个1.5A，但(dan)应用时需(xu)注(zhu)意：并(bing)(bing)联(lian)使(shi)用的(de)(de)集成(cheng)稳(wen)压电路(lu)应采用同一厂家(jia)、同一批号(hao)的(de)(de)产品，以(yi)保证参数的(de)(de)一致。另外(wai)在输(shu)出电流上留有一定的(de)(de)余量，以(yi)避免个别集成(cheng)稳(wen)压电路(lu)失效时导致其(qi)他电路(lu)的(de)(de)连锁烧毁。

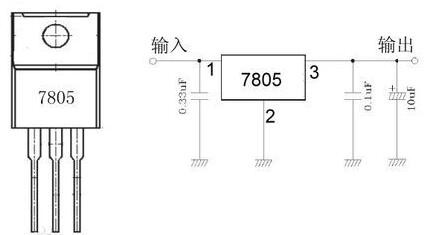

在78 ** 、79 ** 系列(lie)三端稳(wen)压器中最常(chang)应用(yong)的是TO-220 和(he)TO-202 两(liang)种封装(zhuang)。这两(liang)种封装(zhuang)的图形以及引(yin)脚序号、引(yin)脚功能(neng)如附图所示(shi)。

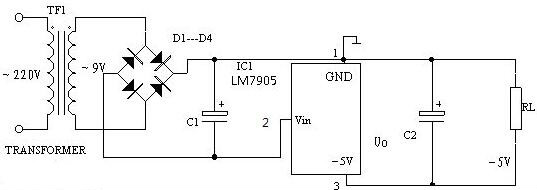

从正面(mian)看①②③引脚(jiao)(jiao)(jiao)从左(zuo)向(xiang)右按顺(shun)序标注，接入电(dian)路时①脚(jiao)(jiao)(jiao)电(dian)压高(gao)于②脚(jiao)(jiao)(jiao)，③脚(jiao)(jiao)(jiao)为输(shu)出位。如对(dui)于78**正压系列(lie)，①脚(jiao)(jiao)(jiao)高(gao)电(dian)位，②脚(jiao)(jiao)(jiao)接地(di)，③脚(jiao)(jiao)(jiao)为输(shu)出位；而对(dui)于79**负压系列(lie)，①脚(jiao)(jiao)(jiao)接地(di)，②脚(jiao)(jiao)(jiao)接负电(dian)压，③脚(jiao)(jiao)(jiao)为输(shu)出位。如附(fu)图所(suo)示。

此外，还应注意，散(san)热(re)片(pian)总(zong)是和(he)最低电(dian)位的第(di)②脚相连(lian)(lian)。这样在(zai)78**系列中，散(san)热(re)片(pian)和(he)②脚（地(di)）连(lian)(lian)接(jie)，而在(zai)79**系列中，散(san)热(re)片(pian)却和(he)②脚（输(shu)入端）连(lian)(lian)接(jie)。

三端稳压管7805

7805内部电路

三端(duan)稳(wen)压管7805，三端(duan)稳(wen)压IC内(nei)部电(dian)路具(ju)有过(guo)压保护(hu)、过(guo)流(liu)保护(hu)、过(guo)热保护(hu)功能，这使它的(de)性(xing)能很稳(wen)定。能够实现1A以上的(de)输出电(dian)流(liu)。器件具(ju)有良好的(de)温度(du)系数，因此产(chan)品的(de)应(ying)用范围很广(guang)泛。可以运用本地调节来消(xiao)除噪(zao)声影响，解(jie)决了(le)与单(dan)点调节相关的(de)分散问题，输出电(dian)压误(wu)差(cha)精度(du)分为(wei)±3%和±5%。

三端稳压管7805

7805三端稳压IC在(zai)电路运用中应注意(yi)以(yi)下事(shi)项：

输(shu)入输(shu)出压(ya)差不能(neng)太(tai)大(da),太(tai)大(da)则转换(huan)效率(lv)(lv)急速降低(di)，而且(qie)容易击穿(chuan)损(sun)坏。最高输(shu)入电(dian)(dian)压(ya)不能(neng)超过35伏; 输(shu)出电(dian)(dian)流(liu)不能(neng)太(tai)大(da)，1.5A 是(shi)其极(ji)限值。大(da)电(dian)(dian)流(liu)的输(shu)出，散热(re)片的尺(chi)寸要足够大(da)，否则会导致高温保护(hu)或(huo)热(re)击穿(chuan); 输(shu)入输(shu)出压(ya)差也(ye)不能(neng)太(tai)小,低(di)于2伏稳压(ya)效率(lv)(lv)急速下降。IC在电(dian)(dian)路运用中应注(zhu)意以下事项：

输入输出(chu)(chu)压差(cha)不能(neng)太(tai)大(da)(da),太(tai)大(da)(da)则转换效率(lv)急(ji)速降低，而(er)且容(rong)易击穿损(sun)坏(huai)。最(zui)高输入电压不能(neng)超过35伏(fu); 输出(chu)(chu)电流(liu)不能(neng)太(tai)大(da)(da)，1.5A 是其极限值。大(da)(da)电流(liu)的输出(chu)(chu)，散热片的尺寸要足够大(da)(da)，否(fou)则会导致高温保护或热击穿; 输入输出(chu)(chu)压差(cha)也不能(neng)太(tai)小,低于2伏(fu)稳压效率(lv)急(ji)速下降。

7805典型应用电路

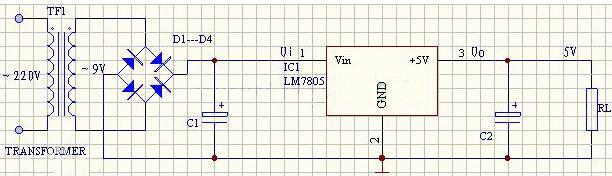

78XX系列集成稳压器(qi)的(de)典型应用电(dian)路如(ru)下(xia)图(tu)所示(shi)，这(zhei)是(shi)一个输(shu)(shu)出正5V直(zhi)流(liu)电(dian)压的(de)稳压电(dian)源电(dian)路。IC采(cai)用集成稳压器(qi)7805，C1、C2分(fen)别为输(shu)(shu)入端和输(shu)(shu)出端滤波(bo)电(dian)容，RL为负载电(dian)阻。当(dang)输(shu)(shu)出电(dian)流(liu)较(jiao)大(da)时，7805应配上散热(re)板(ban)。

三端稳压管7805

下(xia)图为(wei)提(ti)高输出(chu)(chu)电(dian)压(ya)(ya)(ya)(ya)的应(ying)用电(dian)路(lu)。稳压(ya)(ya)(ya)(ya)二极管(guan)VD1串接在(zai)78XX稳压(ya)(ya)(ya)(ya)器(qi)2脚与(yu)地之间，可使输出(chu)(chu)电(dian)压(ya)(ya)(ya)(ya)Uo得到一(yi)定的提(ti)高，输出(chu)(chu)电(dian)压(ya)(ya)(ya)(ya)Uo为(wei)78XX稳压(ya)(ya)(ya)(ya)器(qi)输出(chu)(chu)电(dian) 压(ya)(ya)(ya)(ya)与(yu)稳压(ya)(ya)(ya)(ya)二极管(guan)VC1稳压(ya)(ya)(ya)(ya)值(zhi)之和。VD2是输出(chu)(chu)保(bao)护二极管(guan)，一(yi)旦输出(chu)(chu)电(dian)压(ya)(ya)(ya)(ya)低于VD1稳压(ya)(ya)(ya)(ya)值(zhi)时，VD2导(dao)通，将输出(chu)(chu)电(dian)流旁路(lu)，保(bao)护7800稳压(ya)(ya)(ya)(ya)器(qi)输出(chu)(chu)级不被损坏(huai)。

三端稳压管7805

下图为(wei)扩大输出电流(liu)的应用电路(lu)。VT2为(wei)外接扩流(liu)率管，VT1为(wei)推动管，二者为(wei)达(da)林顿连接。R1为(wei)偏置电阻。该电路(lu)最大输出电流(liu)取(qu)决(jue)ov于VT2的参数。

三端稳压管7805

三端稳压管7805输入电压

78**系列的稳压集(ji)成块的极限输(shu)入电(dian)压是36V，最(zui)低输(shu)入电(dian)压比输(shu)出(chu)电(dian)压高(gao)3-4V。还(hai)要考虑(lv)输(shu)出(chu)与输(shu)入间压差带来的功(gong)率损耗，所以一(yi)般输(shu)入为(wei)9-15V之间。

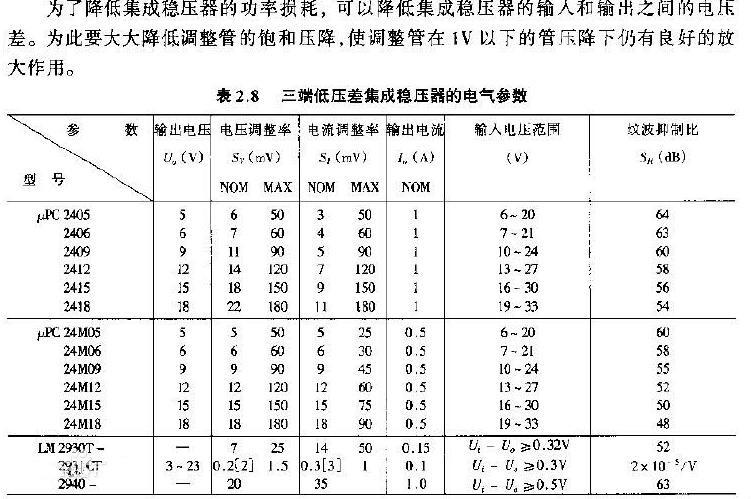

7V的电压(ya)要想输出5V，则需(xu)要使(shi)用低压(ya)差(cha)的稳(wen)压(ya)集成块，如附(fu)图所示的型号。也可以使(shi)用3只普通的整流(liu)二(er)极管降压(ya)，也能得(de)到(dao)5V的较为稳(wen)定的电压(ya)，二(er)极管的允许电流(liu)大于你需(xu)要的电流(liu)即可。

三端稳压管7805
