MOS管有如下参(can)数：
Operating Junction ：Tmin-Tmax。
Continuous Drain Current（Rjc）：I（T=Tc）。
Power Dissipation（Rjc）：P(T=Tc)。
THERMAL RESISTANCE：Rjc 。
Drain?to?Source On Resistance：RDS(on)
为防止(zhi)mos管温(wen)度超过Tmax，因此有如下公式：
Tmax=Rjc*P+TC.
MOS管的功耗主(zhu)要来(lai)自于电流
P=I*I*Ron。
举例：

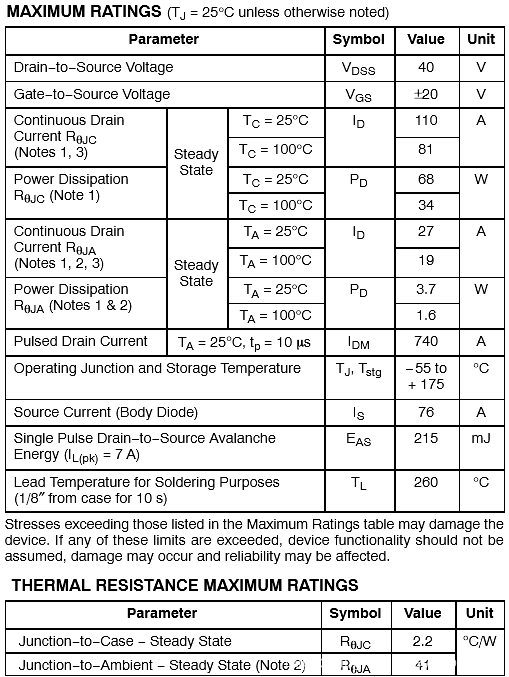

当TC=25度的时候:
Power Dissipation=68W.
THERMAL RESISTANCE=2.2.
Rjc*P+TC=2.2*68+25=174.6
器(qi)件最高工作温度(du)是(shi)175度(du)，可见是(shi)相等的。
Continuous Drain Current=110A.
Drain?to?Source On Resistance：RDS(on)

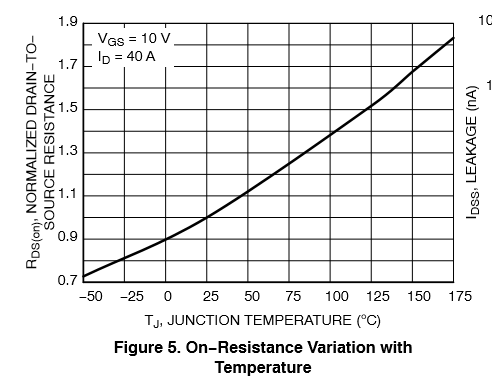

在(zai)175的时候导通电阻(zu)=2.8*1.85=5.18。
I*I*RDS(on)=110*110*0.00518=62.678W。
Power Dissipation=68W.
这两个(ge)数据也(ye)是很接近的。
TC,TA等于其他温度的时(shi)候，这个(ge)关(guan)系(xi)也(ye)是可以(yi)验证的。
因此可以得出(chu)结论(lun)，mos管的(de)最大(da)电流，最大(da)功(gong)耗，这些参数的(de)意义(yi)，就是(shi)为了保证mos管的(de)Junction温度不超过最大(da)限值。
