外部电源和锂电池自动切换电路（双电源切换）-KIA MOS管

分享一个外部电源(yuan)和锂电池(chi)自动切换(huan)电路（双电源(yuan)切换(huan)）：

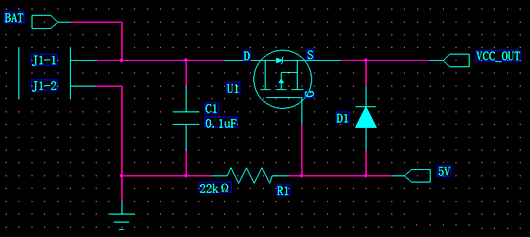

电源锂电池切换电路

使用低Uth类型的PMOS管（如Uth=-2V）做开关(guan)。

当5V没接入时(shi)，PMOS管(guan)(guan)(guan)(guan)的栅极(ji)(ji)通(tong)过(guo)电阻R1下拉到地（0V），锂电池BAT（3.7~4.2V）通(tong)过(guo)MOS管(guan)(guan)(guan)(guan)的内部体(ti)(ti)二极(ji)(ji)管(guan)(guan)(guan)(guan)到达(da)源极(ji)(ji)，源极(ji)(ji)电压为(wei)（3~3.5）V，此时(shi)Ugs为(wei)（-3.5）V到（-3）V，Ugs < Uth，MOS管(guan)(guan)(guan)(guan)导(dao)通(tong)，输出Vout=（3.7~4.2）V，（注当MOS管(guan)(guan)(guan)(guan)导(dao)通(tong)后(hou)，体(ti)(ti)二极(ji)(ji)管(guan)(guan)(guan)(guan)截止，不会有电流(liu)流(liu)过(guo)体(ti)(ti)二极(ji)(ji)管(guan)(guan)(guan)(guan)）。

当5V接(jie)入后，通过二极(ji)(ji)管D1到达源(yuan)极(ji)(ji)，源(yuan)极(ji)(ji)电压为4.3V，栅极(ji)(ji)电压为5V，Ugs=5-4.3=0.7V>Uth，此时MOS管关断，输(shu)出Vout=4.3V（5-0.7）。
